Оборудование для ППУ изоляции труб
Комплектные линии для производства ПИ-труб: от проектирования до запуска за 90 дней
выпускайте продукцию строго по ГОСТ 30732-2020 с минимальной себестоимостью благодаря автоматизированным системам транспортировки и нагрева.
Эльрум – ваш эксперт в создании оборудования для выпуска теплоизолированных труб в ППУ-изоляции. Мы предлагаем комплексные решения, которые обеспечивают полный цикл производства: от детального проектирования до пусконаладочных работ.
Наши линии разработаны с учетом всех особенностей эксплуатации в условиях стран СНГ и позволяют производить продукцию, строго соответствующую ГОСТ. Мы гарантируем высокую эффективность, рентабельность и надежность вашего производства.
Выбирая Эльрум, вы получаете не просто оборудование, а партнера, нацеленного на успех вашего бизнеса и укрепление позиций на рынке.
Линии для производства труб в ППУ изоляции
Каждая линия “Эльрум” – это уникальное технологическое решение. Состав производственной линии изоляции труб проектируется индивидуально под задачи вашего предприятия. Комплектация варьируется в зависимости от планируемой мощности завода, желаемой степени автоматизации (включая интеграцию существующих грузоподъемных механизмов (кран-балок) или внедрение автоматических систем перемещения – рольгангов и транспортеров, которые мы также производим). Кроме того, важную роль в выборе оборудования играет полезная площадь вашего производственного участка.
Стандартная комплектация линии

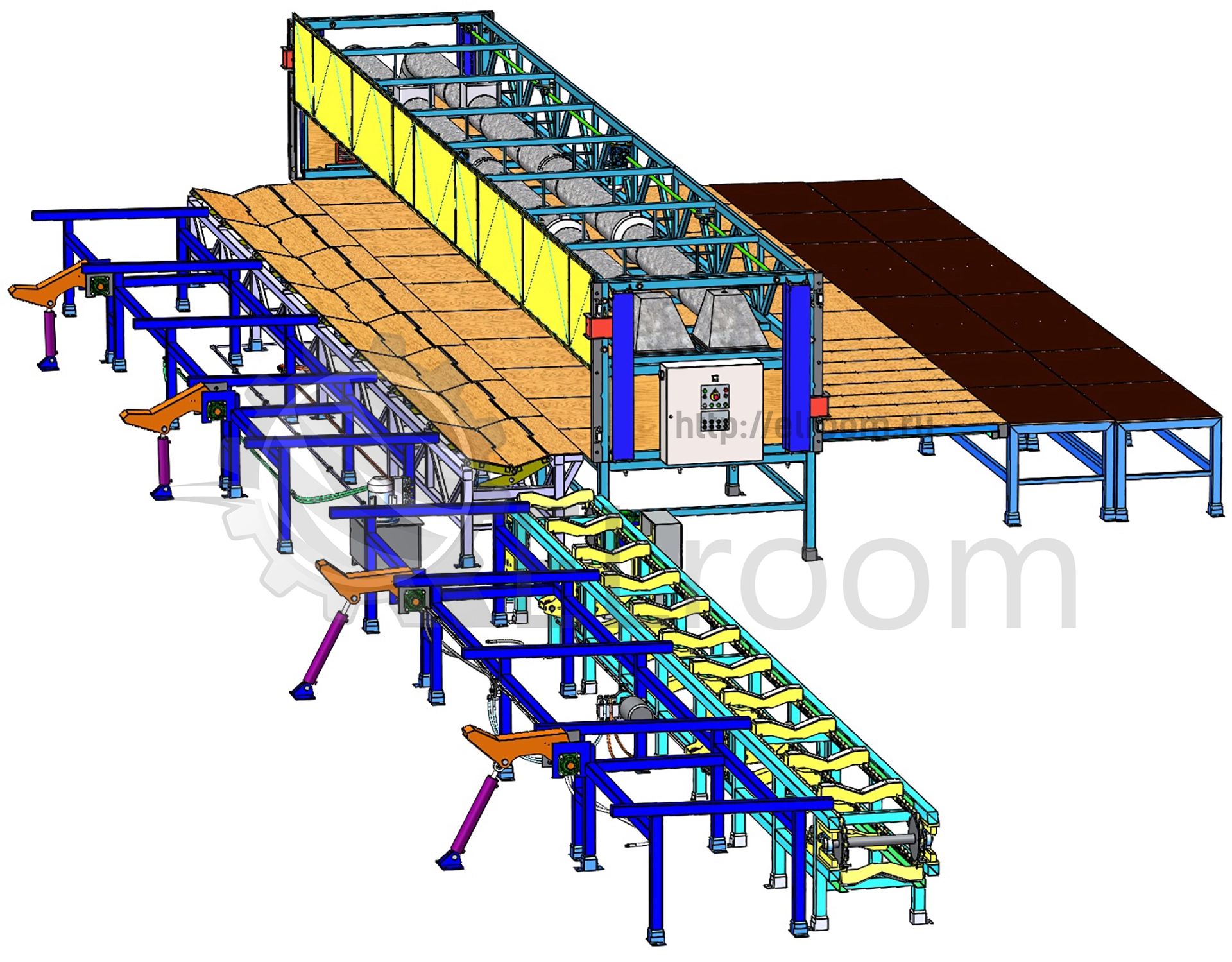

Ниже представлена интерактивная схема варианта стандартной планировки линии. Нажмите по оборудованию линии (на картинке ниже), чтобы узнать подробнее. Это лишь вариант комплектации и планировки, для каждого заказчика комплектация будет своя.

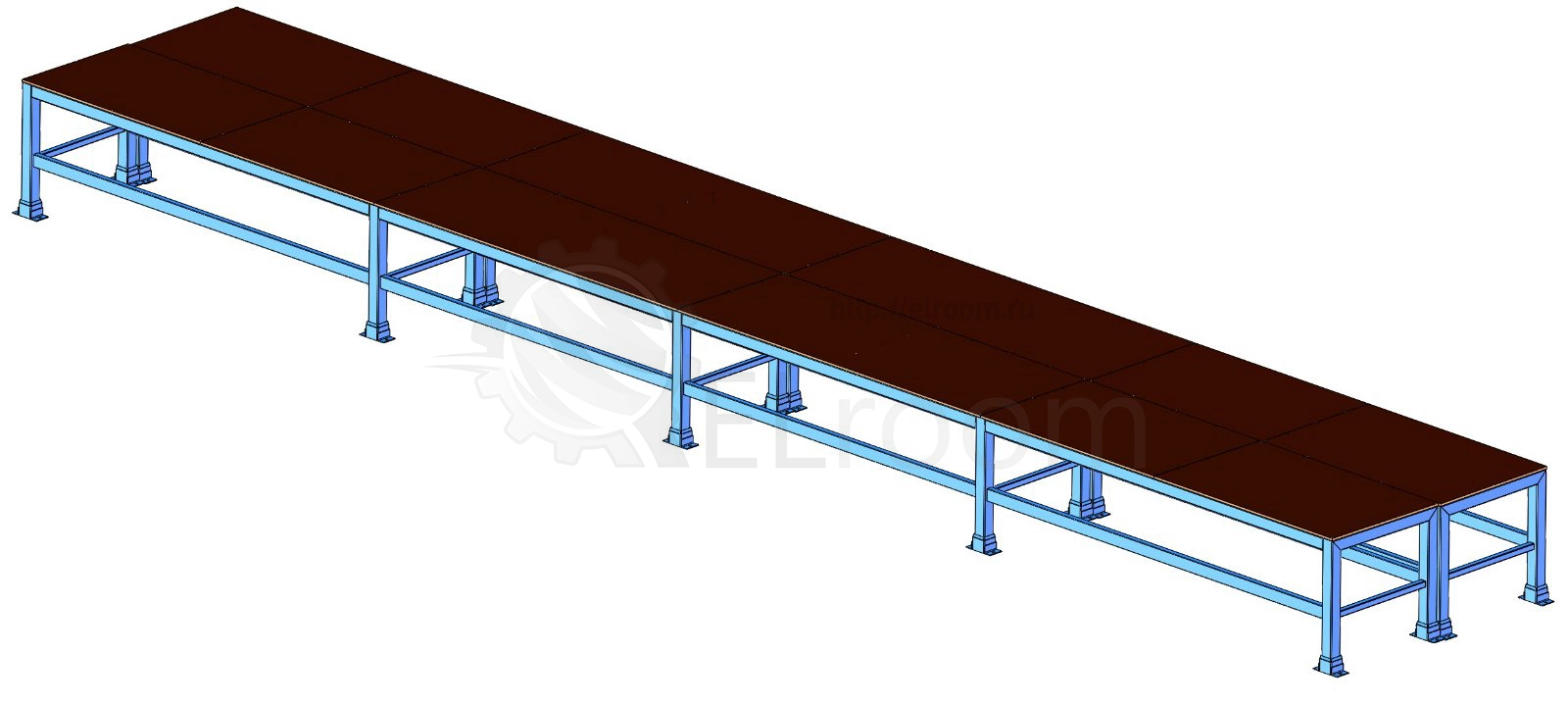

Накопительный стол для готовой продукции
Назначение: организация буферной зоны для приема, накопления и хранения готовый ПИ-труб перед их отгрузкой.
Выносливость: Усиленная металлоконструкция спроектирована для работы с большими весовыми нагрузками, обеспечивая безопасное хранение массивных партий продукции.
Организация процесса: Позволяет линии работать непрерывно, исключая задержки на финальном этапе производства.
Гибкость: Вместимость стола и несущая способность рассчитываются индивидуально, исходя из максимального веса и объема выпускаемых труб заказчика.

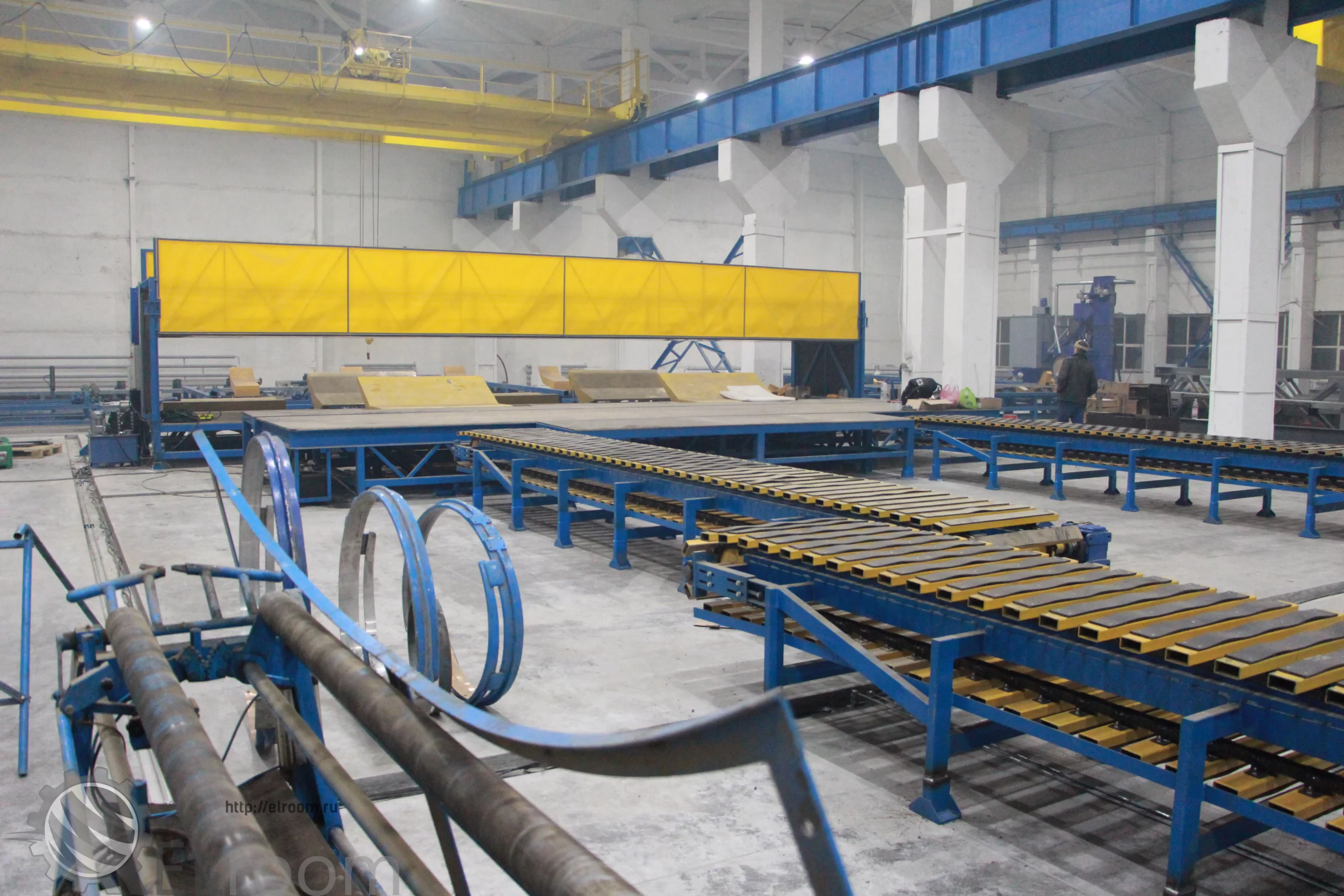

Камера термостабилизации
Назначение: Равномерный прогрев трубной сборки изнутри для обеспечения максимальной адгезии ППУ.
Эффективность: Система замкнутой циркуляции воздуха сокращает время нагрева и значительно снижает энергозатраты.
Автоматизация: Температурный режим поддерживается автоматически. Габариты и мощность камеры рассчитываются под требуемую производительность линии.

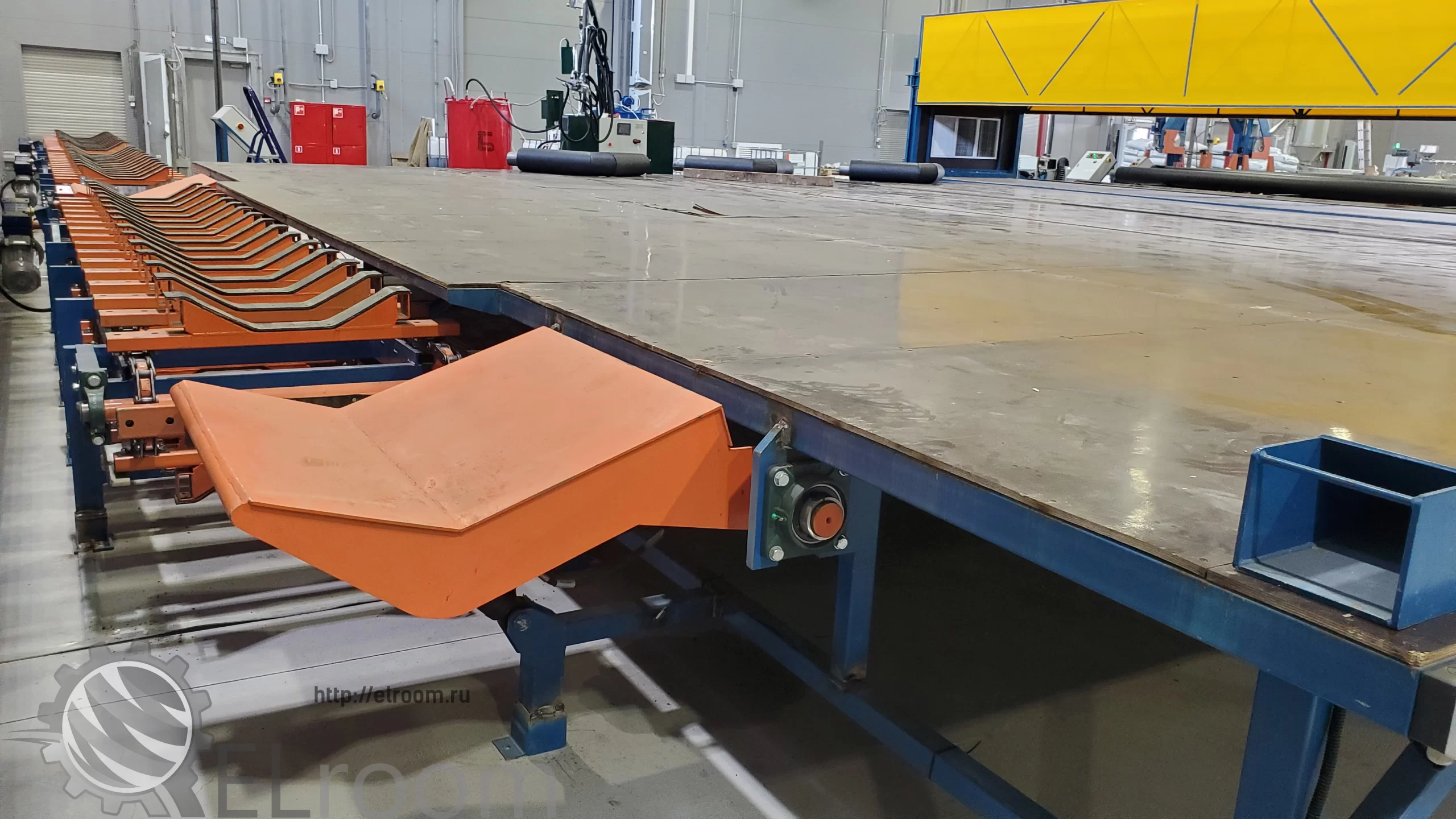

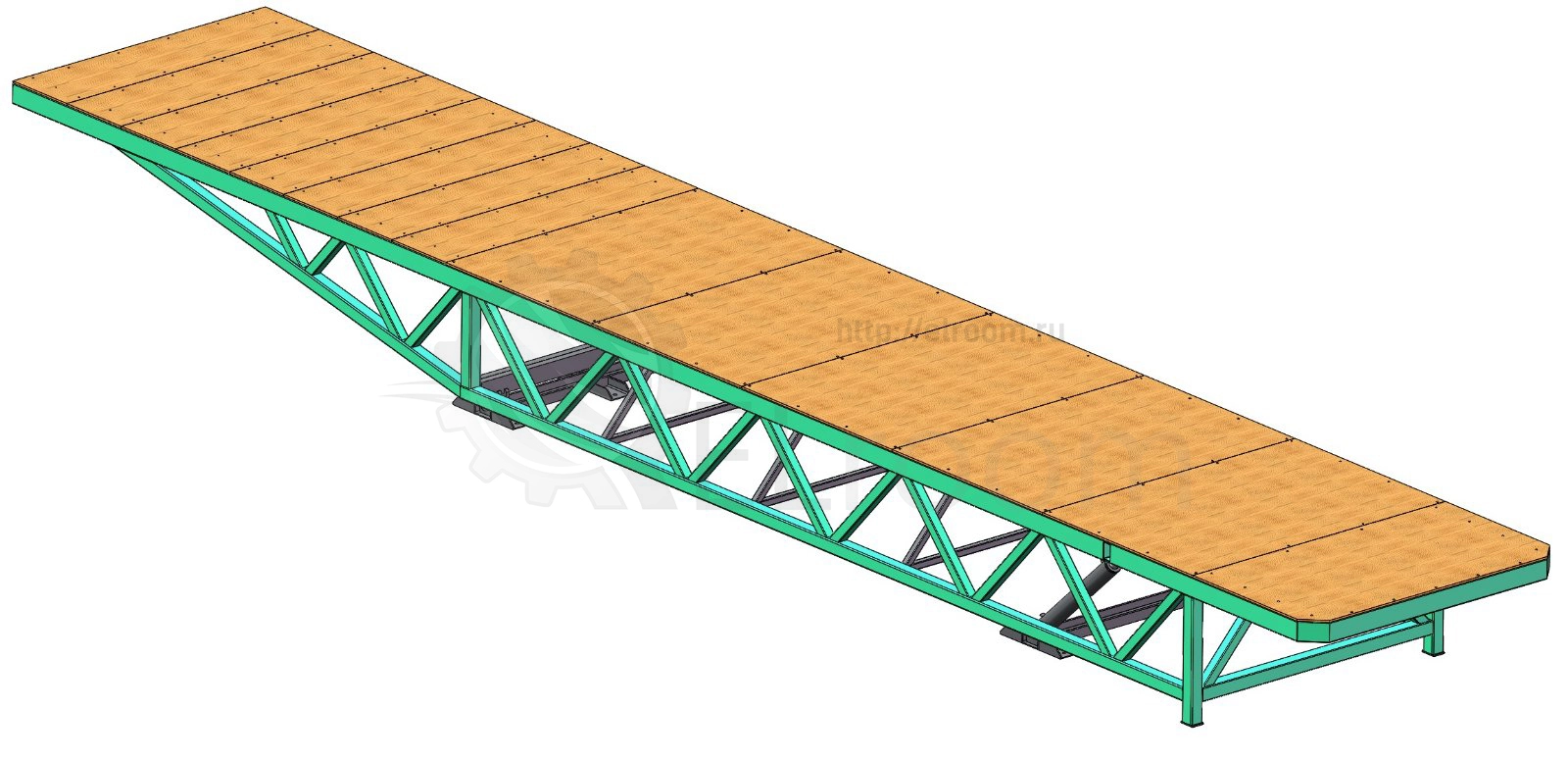

Стол заливочно-подъемный
Назначение: Заливка трубных сборок и управление процессом распределения ППУ-смеси.
Качество изоляции: Гидравлическая система обеспечивает плавный наклон стола, что гарантирует равномерное заполнение межтрубного пространства пеной без образования пустот.
Уникальность конструкции: специальная разборная секция позволяет эффективно работать с трубами различной длины (от 7 метров и более), расширяя возможности вашего производства.
Легкий монтаж: Конструкция стола не требует обустройства специальных приямков или бетонных тумб. Это существенно сокращает время и затраты на запуск линии в существующем цеху.

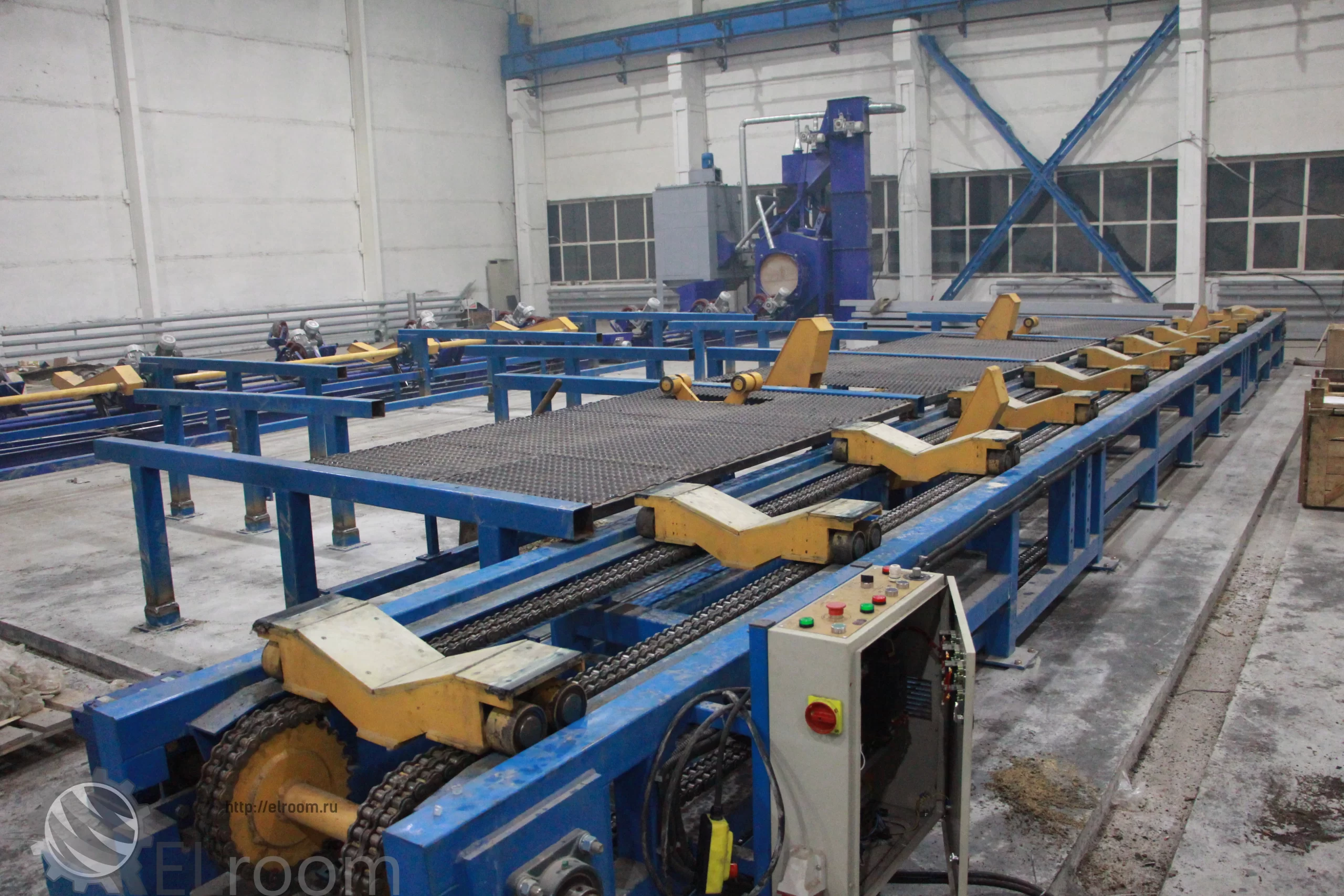

Сборочный транспортер "Гусеница"
Назначение: Плавная и точная подача стальной трубы для сборки заготовок по принципу "труба в трубу".
Технологичность: Система бесступенчатой регулировки скорости и функция реверса обеспечивают точное позиционирование.
Особенности: Оснащен рычагами для мягкой укладки трубы на ложементы. Параметры мощности и диапазон диаметров подбираются под конкретный проект.

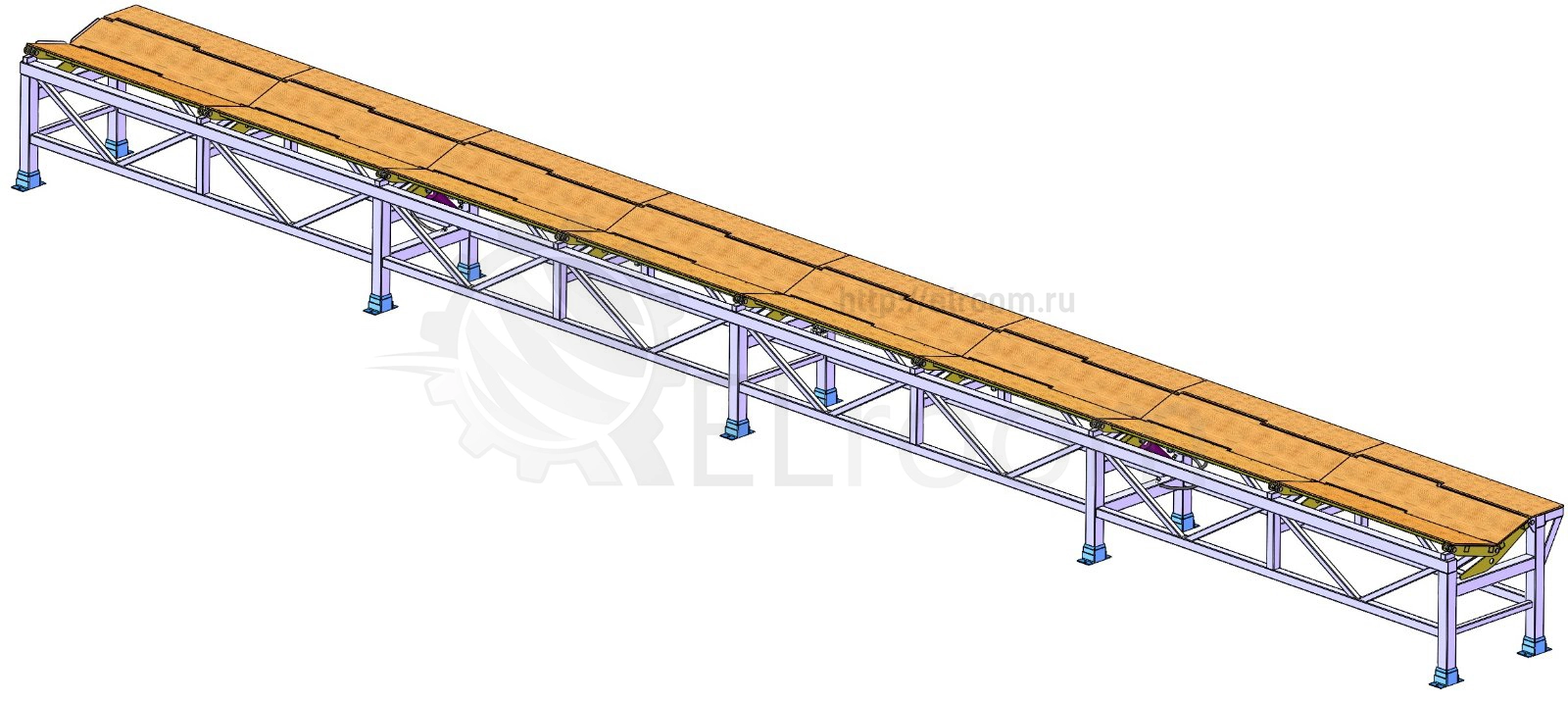

Стол сборочный регулируемый
Назначение: Точная сборка заготовок "труба в трубу" с обеспечением идеальной центровки.
Модульность: Мы также производим модель сборочного стола, состоящую из трех секций. Каждая секция оснащена гидроцилиндрами для независимой регулировки по высоте. Это обеспечивает идеальную соосность стальной трубы и оболочки по всей длине, что критически важно для качества заливки.
Накопительный стол для оболочки
Назначение: Буферное накопление и последующая подача труб-оболочек на линию сборки.
Функция перекладчика: Стол может быть оснащен специальным механизмом для бережного и плавного снятия оболочки с транспортера или рольганга, что исключает повреждение изделий.
Индивидуальное проектирование: Конструкция стола, его габариты и конфигурация определяются под конкретные задачи заказчика и планировку производственного цеха.

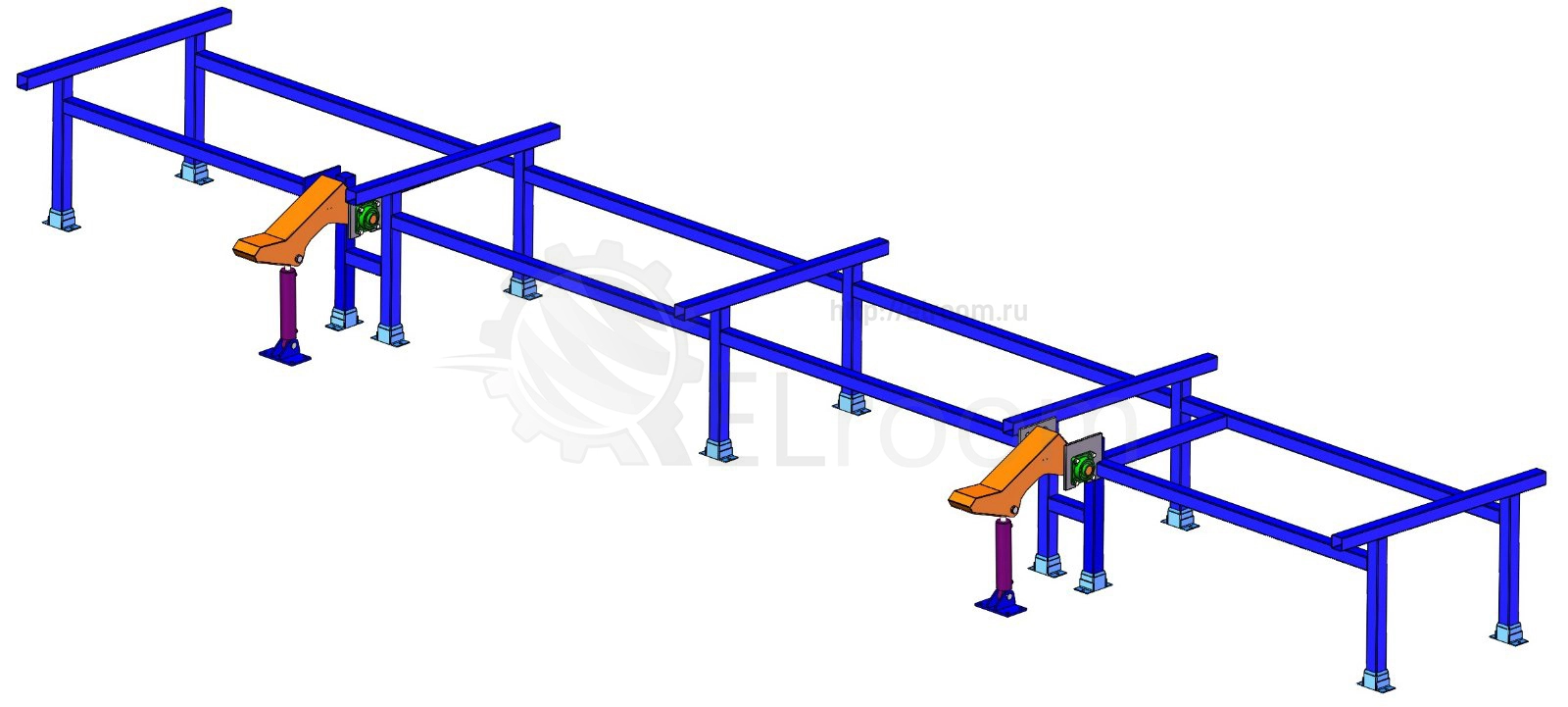

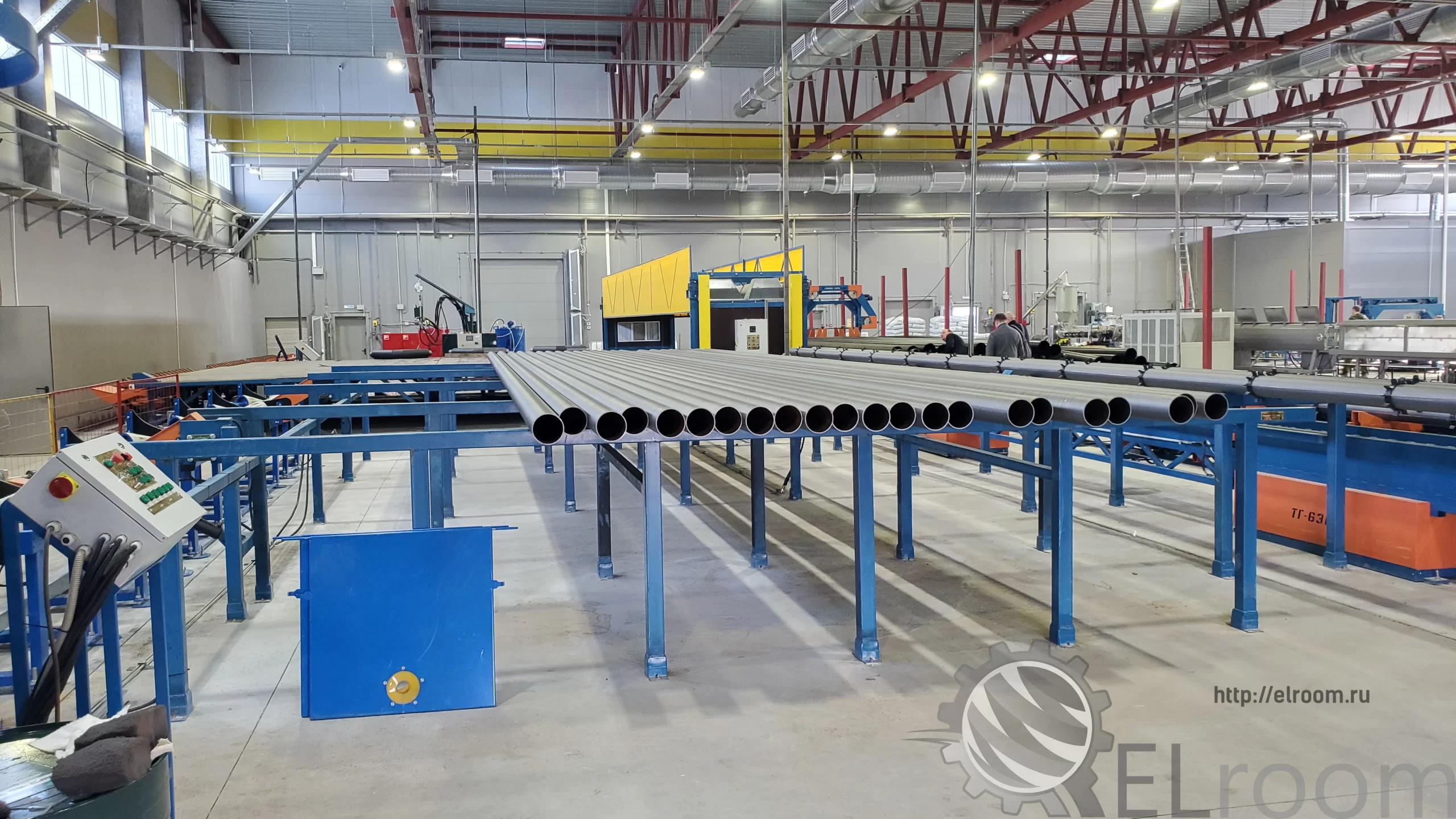

Накопительный стол для металлической трубы
Назначение: Резервное накопление стальных труб для последующей подачи на сборочный транспортер.
Конструкция: Прочная стальная конструкция, рассчитанная на работу с тяжелыми заготовками.
Гибкость: Грузоподъемность и габариты проектируются индивидуально, исходя из производственных мощностей и площади цеха заказчика.
Технологическая оснастка "Эльрум": эталон герметичности и экономии
При производстве ПИ-труб качество изоляции напрямую зависит и от надежности торцевой оснастки. Мы создаем фланцы, заглушки и струбцины, опираясь на более чем 10-летний опыт сотрудничества с заводами Беларуси, России, Казахстана. Это позволило нам довести конструкцию до совершенства, учитывая каждую рекомендацию реальных производителей.

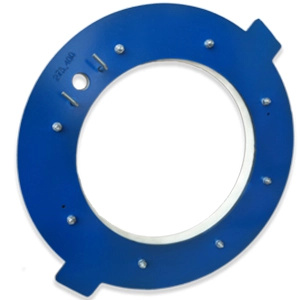

1. Торцевые фланцы из Полиамида (Капролона). Наши фланцы в 6-7 раз легче стальных, что существенно снижает нагрузку на персонал и ускоряет процесс сборки.
– Прочность: Материал отлично поглощает ударные нагрузки и сохраняет геометрию десятилетиями.
– Усиление: Каждое изделие усилено по всей наружной плоскости металлической пластиной (6 мм).
– Герметизация: Конструкция обеспечивает свободный выход воздуха, одновременно блокируя утечку пены.

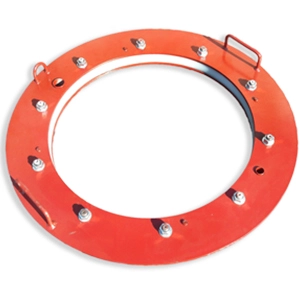

2. Заглушки с инновационным силиконовым компаундом. Для работы с фасонными изделиями и трубами мы используем уникальный эластичный силикон:
– Стойкость к задиру: Силикон выдерживает растяжение свыше 350% и обладает антиадгезионными свойствами – пенополиуретан к нему не прилипает.
– Удобство монтажа: Благодаря выверенным зазорам, заглушки устанавливаются “от руки” без использования ударного инструмента.
– Продуманность: Стяжные болты имеют сквозное отверстие для беспрепятственного пропуска проводников системы ОДК.

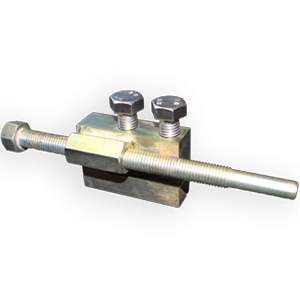

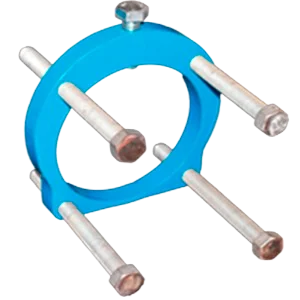

3. Высокопрочные струбцины. Для надежной фиксации мы изготавливаем струбцины из высокоуглеродистой стали.
– Трапецеидальная резьба: Болты с такой резьбой и длиной 250 мм гарантируют мощный зажим и долговечность узла.
– Термообработка: Мы используем только закаленные болты повышенного класса прочности.
– Скорость: Конструкция оптимизирована для работы с пневматическим гайковертом.
Экономический эффект. Минимальные отходы – максимальная прибыль. Высокая герметичность нашей оснастки сводит утечки дорогостоящих компонентов ППУ практически к нулю. Вы экономите дважды: на закупке сырья и на утилизации отходов вспененного полиуретана.
Почему выбирают оснастку “Эльрум”: Уже более 10 лет наше оборудование работает на крупнейших предприятиях СНГ. Мы постоянно улучшаем потребительские свойства: от применения спецсиликонов до термообработки крепежа. Выбирая нашу оснастку, вы выбираете технологию, проверенную временем и практикой.
Наше оборудование - ваш фундамент для выпуска продукции по ГОСТ
Производство качественных предварительно изолированных труб невозможно без строгого соблюдения стандарта ГОСТ. Наши линии оборудования спроектированы таким образом, чтобы способствовать соблюдению всех нормативов на каждом этапе: от центровки стальной трубы до финального распределения пенополиуретановой (ППУ) смеси.
Узнайте, какие решения мы применяем, чтобы Ваши трубы могли соответствовать ГОСТ.

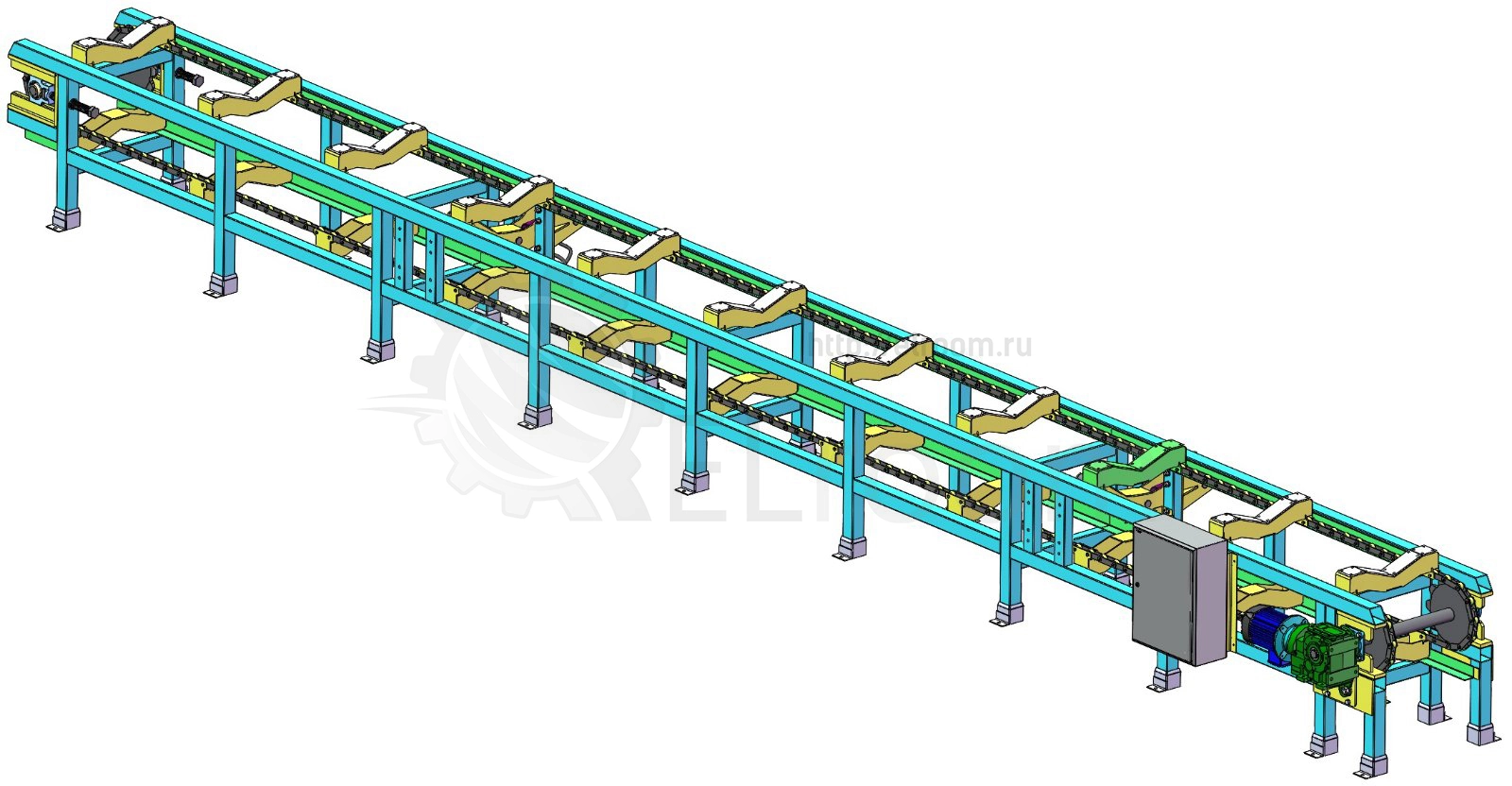

Сборочный транспортер "Гусеница"
Плавный пуск и бесступенчатая регулировка скорости гарантируют подачу без рывков, сохраняя целостность центраторов. Реверс и мгновенный стоп позволяют вовремя заменить сломанную опору.
Стол сборочный (регулируемый) 3-и части
Главный узел для соблюдения центровки. Благодаря конструкции их 3-х частей с независимой гидравлической регулировкой по высоте, достигается идеальная соосность стальной трубы и трубы-оболочки по всей длине. Это сводит к минимуму заломы центраторов при сборке тяжелых труб большого диаметра.

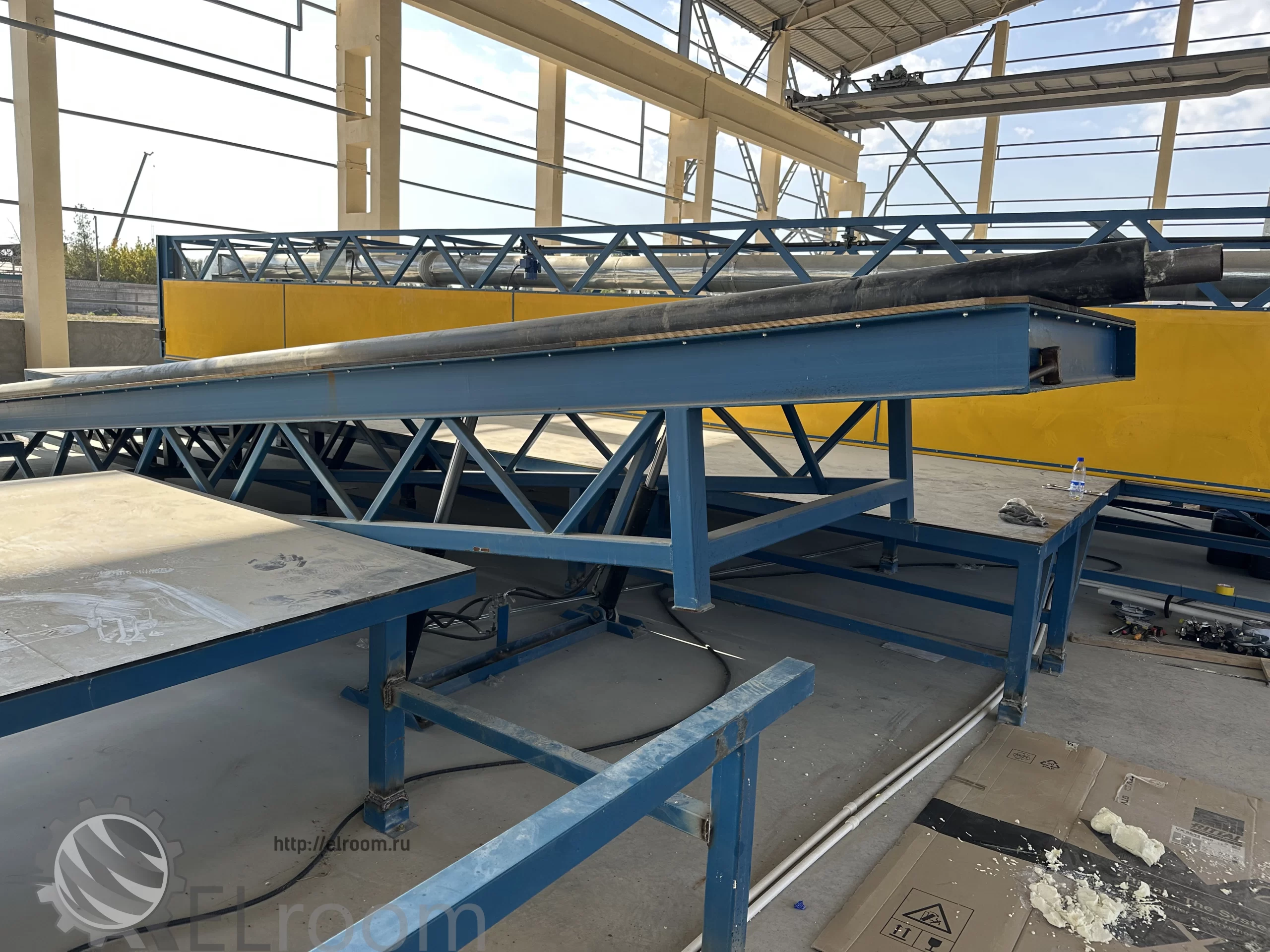

Стол заливочно-подъемный
Угол наклона стола заставляет жидкую смесь ППУ плавно растекаться, вытесняя воздух. Результат – однородная изоляция без “воздушных мешков”.

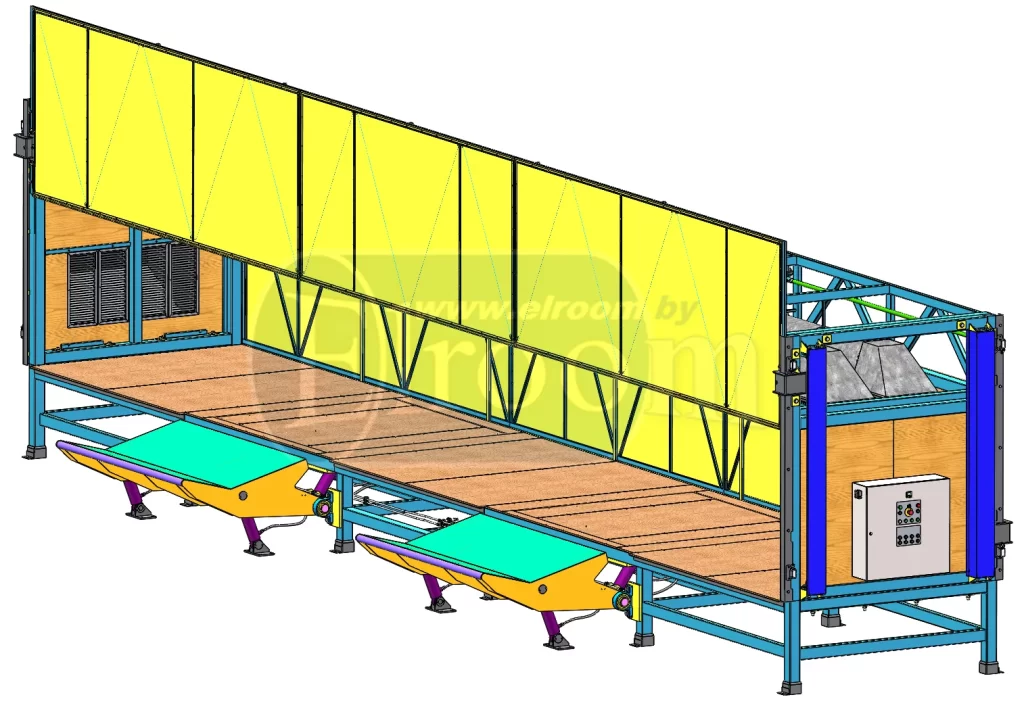

Почему камера термостабилизации - это не опция, а необходимость?
Без прогрева стали адгезия ППУ невозможна
– Требование стандарта: Температура поверхности трубы перед заливкой ОБЯЗАНА быть в диапазоне +20°С…+45°С.
– Риск: Холодный металл мгновенно охлаждает химическую смесь. Итог – “стеклянный” слой пены, нулевое сцепление и 100% брак при проверке на сдвиг.
– Решение Эльрум: Камера термостабилизации КТ доводит заготовку до идеальных +40°С за 20 минут (вместо нескольких часов естественного прогрева в цеху).
Результат: 100% адгезия, экономия до 10% сырья и гарантия прохождения технадзора.
Экономика производства
Покупка оборудования – это инвестиция. Мы покажем, как наши решения окупаются за счет повышения эффективности и снижения затрат.
Фактор "Химия": экономия до 10% компонентов ППУ
Для любого завода ППУ самая большая статья расходов – это закупка компонентов (полиол и изоцианат).
Проблема: Без камеры термостабилизации стальная труба имеет температуру цеха или склада (+5°С…+15°С). При контакте с холодным металлом реакция вспенивания замедляется, пена “садится” и получается слишком плотной. Чтобы заполнить весь объем межтрубного пространства и избежать пустот, оператор вынужден увеличивать массу заливки.
Решение Эльрум: Камера термостабилизации: Прогрев трубы до +40°С обеспечивает идеальную химическую реакцию. Пена расширяется равномерно и достигает проектной плотности при минимальном расходе сырья.
Экономика:
– Для трубы 426/630 нормативный расход ППУ составляет около 12 кг на метр. Однако при работе “на холодную” фактический расход возрастает до 15-18 кг из-за избыточной плотности и утечек.
– Экономия даже 1 кг на метре при цене компонентов ~300 руб./кг дает 300 000 рублей чистой прибыли на каждом километре трубы.
– За сезон (средний объем 30-50 км) камера окупает себя минимум трижды только за счет химии.
Фактор "ФОТ": Сокращение затрат на персонал
На полуручных линиях логистика заготовок – это “узкое место”, требующее большого штата сотрудников.
Проблема: Перекатка многотонных труб вручную требует 8-10 рабочих. Постоянные простои в ожидании цеховой кран-балки снижают эффективность и раздувают фонд оплаты труда.
Решение “Эльрум”: Максимальная механизация. Система накопителей, рольгангов и автоматических перекладчиков позволяет перемещать продукцию без участия крана и лишних рук.
Экономика:
– Линию обслуживает всего 3-4 оператора вместо бригады из 10 человек.
– Прямая экономия на зарплате и налогах составляет около 6 млн. руб в год.
– Исключение “человеческого фактора” – темп работы задает линия, а не усталость рабочих.
Фактор "Брак": Минимизация рисков по ГОСТ 30732
Любой брак в изоляции – это безвозвратная потеря дорогой химии, стали и ПЭ-оболочки, а также времени на исправления брака и репутации.
Проблема: Несоосность труб, появление пустот в ППУ-слое и утечки через торцы. Такая продукция не проходит контроль технадзора и идет в утилизацию.
Решение “Эльрум”: Сборочные столы с точной регулировкой высоты для идеальной центровки. Заливочные столы с гидроподъемом, а также специализированная оснастка обеспечивают полный выход воздуха и 100% заполнение межтрубного пространства пеной.
Экономика:
– Снижение уровня брака практически к нулю.
– Экономия на утилизации: вам не нужно тратить ресурсы на переделку бракованных изделий.
– Безупречная репутация: вы сдаете объекты с первого раза благодаря строгому соблюдению ГОСТ.
Фактор "Масштаб": Выход на максимальную мощность
Ваша прибыль – это количество метров трубы, отгруженных в смену.
Проблема: “Хаотичная” планировка и ручные операции ограничивают объем выпуска. При наличии крупных заказов завод не справляется с темпом, теряя прибыль.
Решение “Эльрум”: Поточное производство по принципу конвейера. Каждый узел линии синхронизирован, что позволяет работать в 2-3 смены с сохранением ритмичности.
Экономика:
– Увеличение производительности на 40-60% на тех же производственных площадях.
– Возможность брать сверхкрупные заказы благодаря гарантированным срокам отгрузки.
– Быстрая перенастройка под любые диаметры – ваш завод готов к любым тендерам.
Ваш путь к запуску производства: От идеи до первой трубы
Пошаговый план запуска линии изоляции труб вместе с нашей командой.
ПРОЕКТИРОВАНИЕ (Инженерный старт)
Не просто ставим станки, а проектируем эффективный завод. Разрабатываем схему расстановки оборудования, чтобы минимизировать лишние перемещения и ускорить цикл сборки.
ПРОИЗВОДСТВО (Создание мощностей)
Создаем вашу линию на заводе Эльрум. Каждый узел проходит заводские испытания и проверку перед отправкой, что гарантирует быстрый запуск на объекте.
ШЕФ-МОНТАЖ (Запуск системы)
Наши специалисты выезжают к вам для сборки и настройки оборудования. Проводим монтаж, подключаем пульты управления и делаем первый запуск линии.
ОБУЧЕНИЕ (Гарантия качества)
Ваш персонал - наша ответственность. Учим операторов тонкостям работы с "Гусеницей", камерой термостабилизации и заливочным столом. Цель - выход на проектную мощность без брака.
СЕРВИС (Пожизненная поддержка)
Мы всегда на связи. Оперативная поставка материалов и запчастей гарантирует, что ваше производство не встанет из-за пустяка. Поддержка специалистов 24/7.
Наши проекты

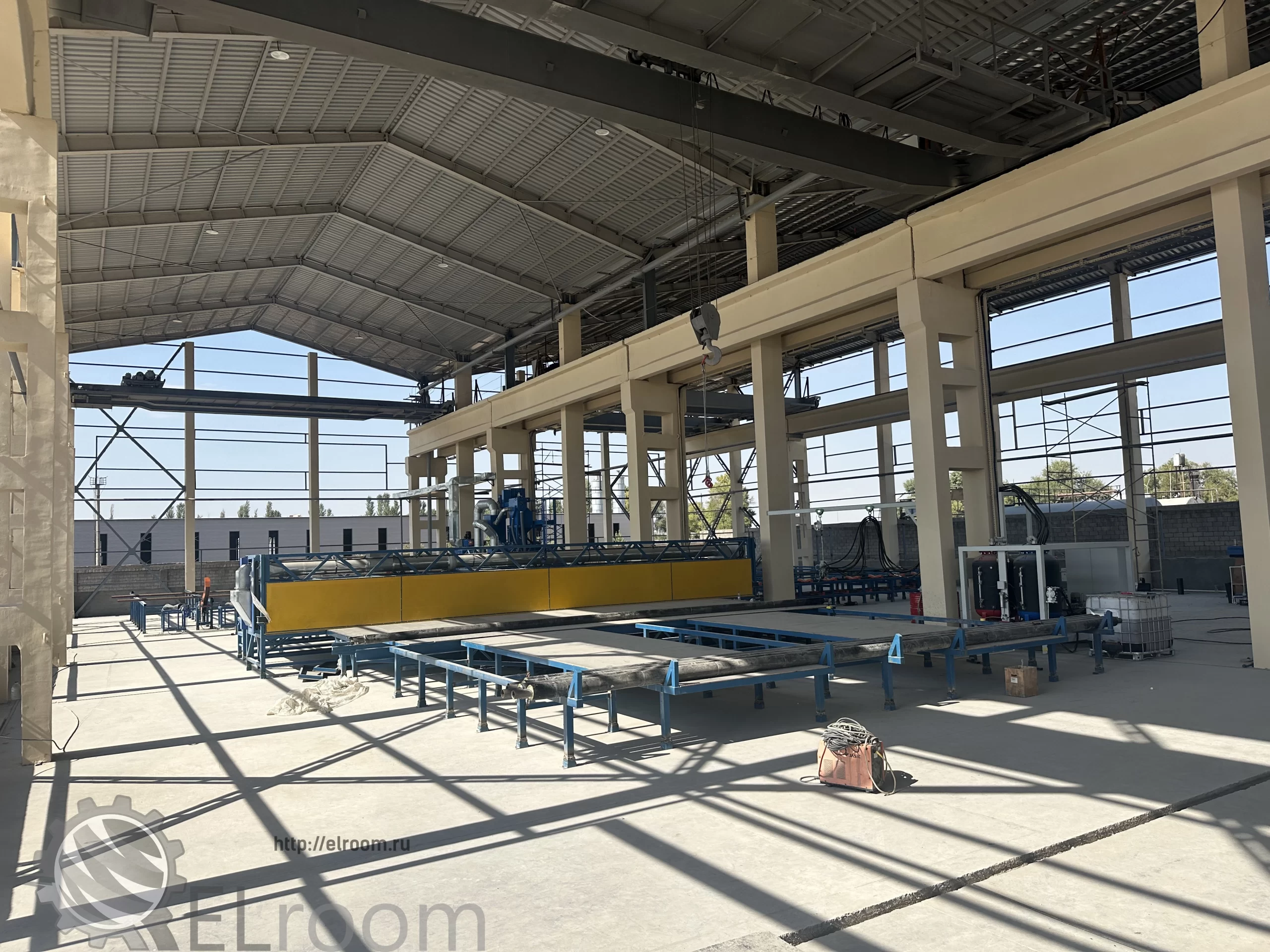

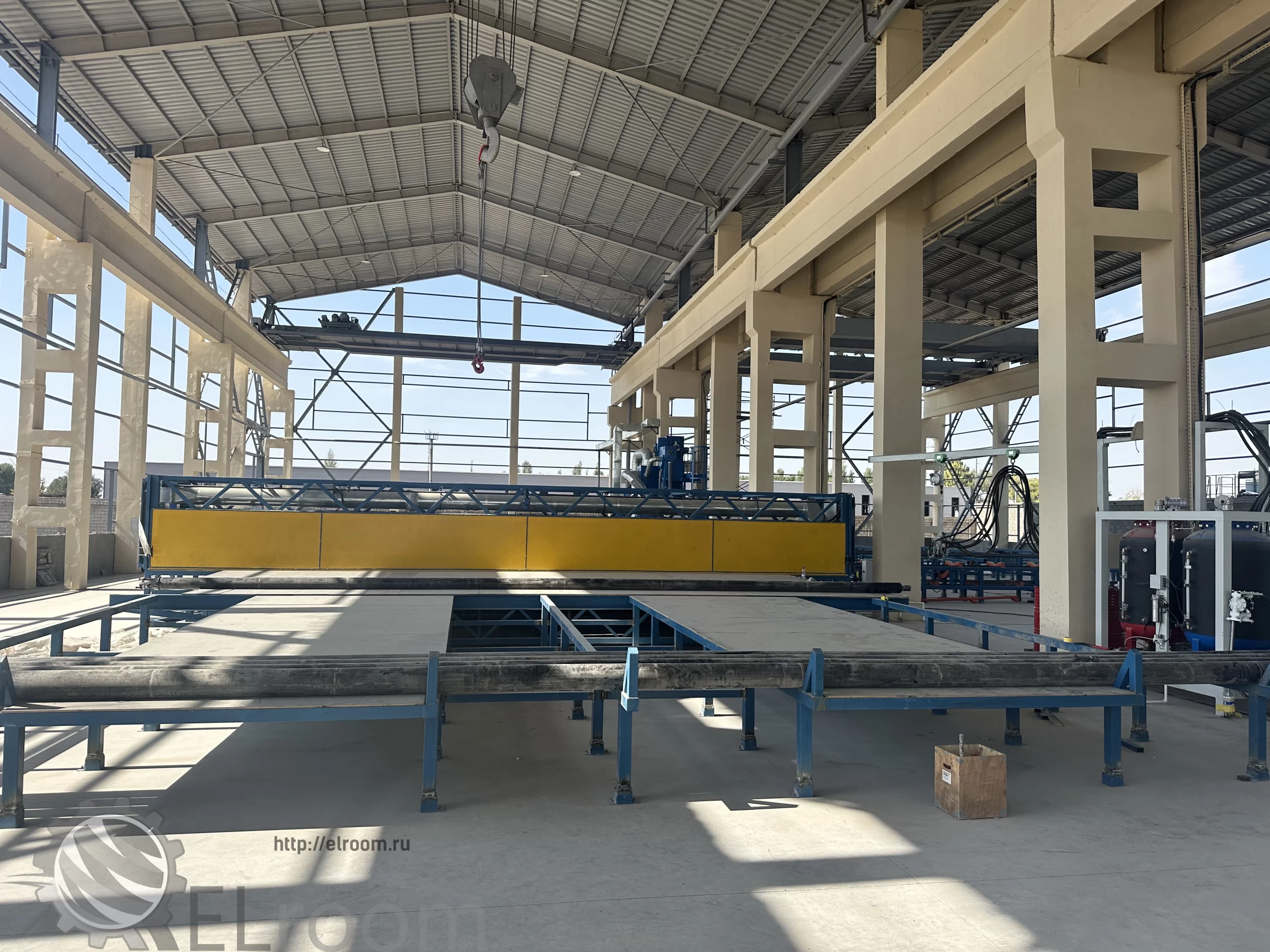

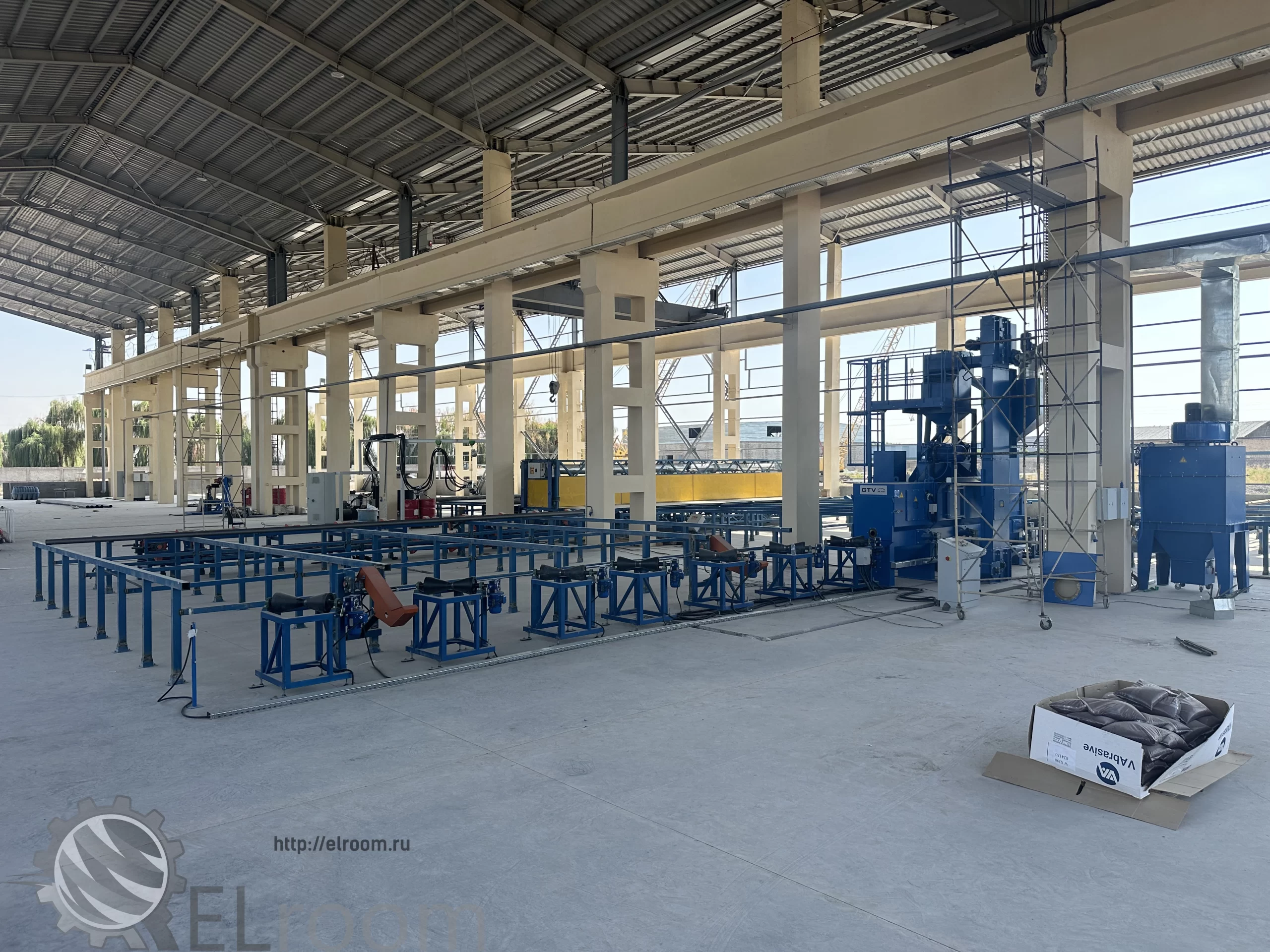

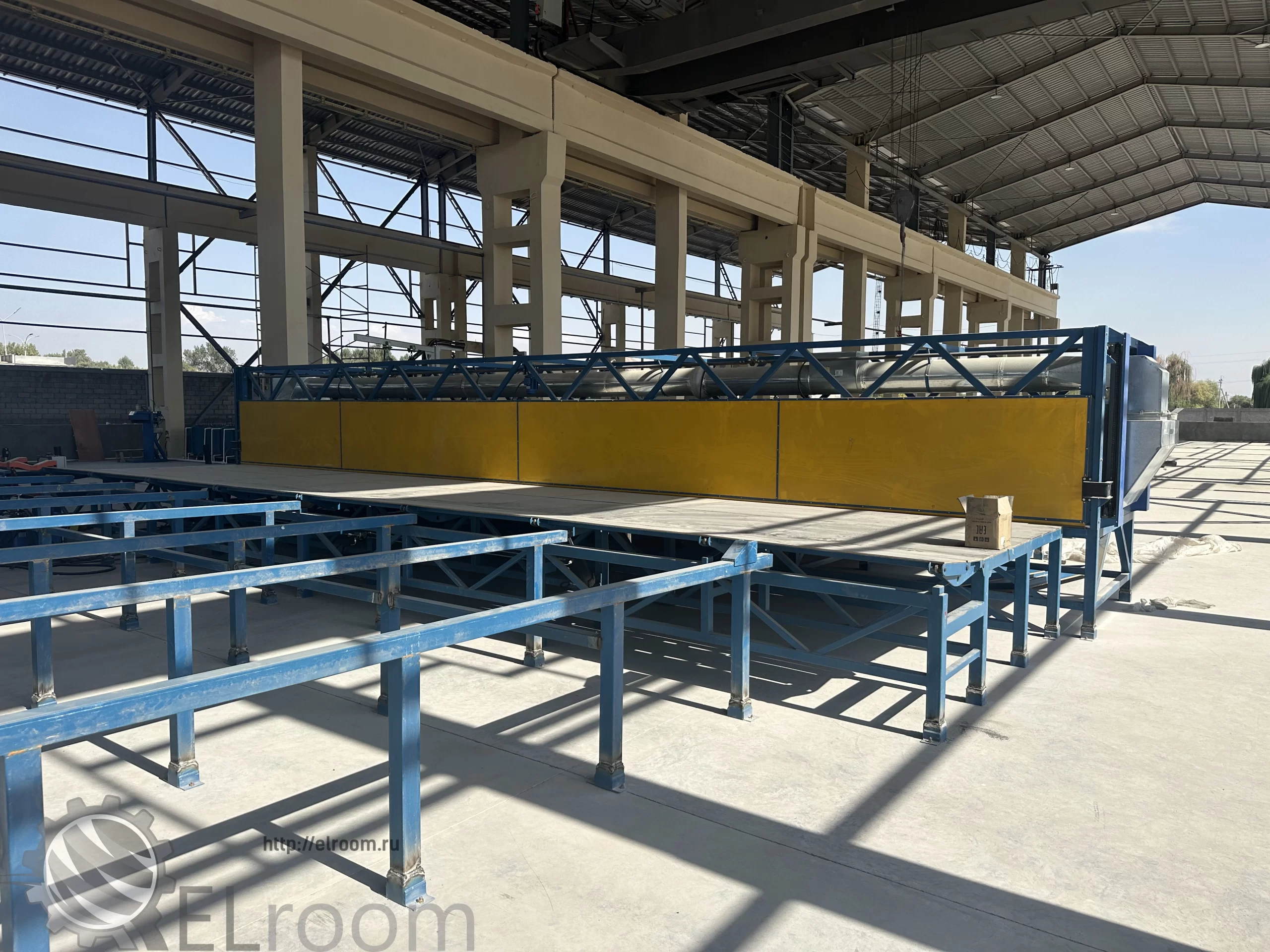

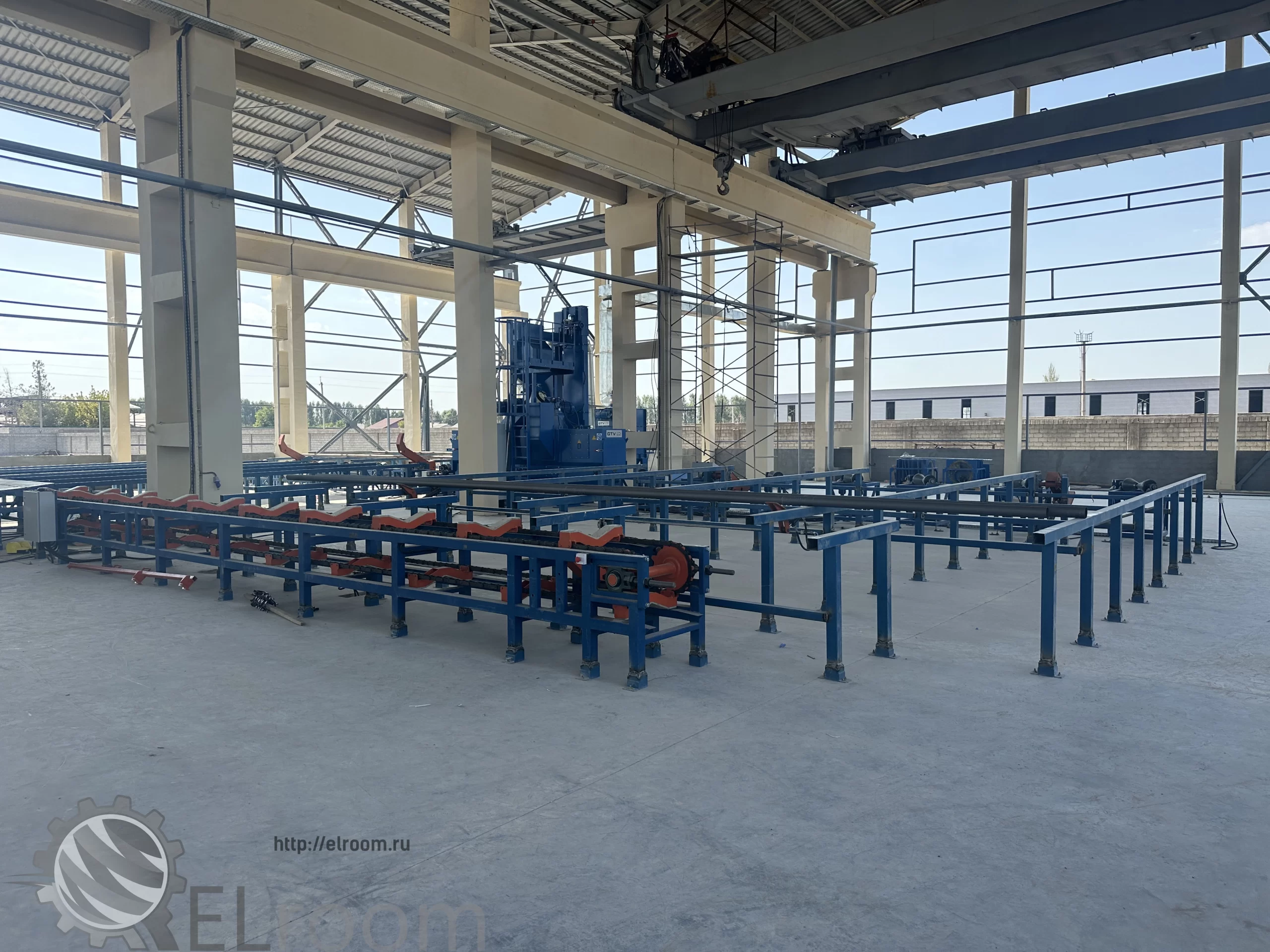

ООО “SimpleTech”, г. Ташкент, Узбекистан, 2024 год.
Линия изоляции труб диаметром до 630 мм
Масштабный проект по запуску высокопроизводительного участка изоляции труб в Узбекистане. Линия была полностью спроектирована, изготовлена и доставлена в Ташкент. Комплекс обеспечивает полный цикл производства ПИ-труб диаметром до 630 мм.
Уникальный факт этого проекта: Первую готовую трубу на линии “Эльрум” залили еще до того, как было полностью завершено строительство цеха – у здания буквально не было стен. Это стало лучшим подтверждением надежности нашего оборудования и способности нашей команды обеспечивать результат в любых условиях, помогая заказчику начать выпуск продукции без ожидания завершения всех строительных работ.

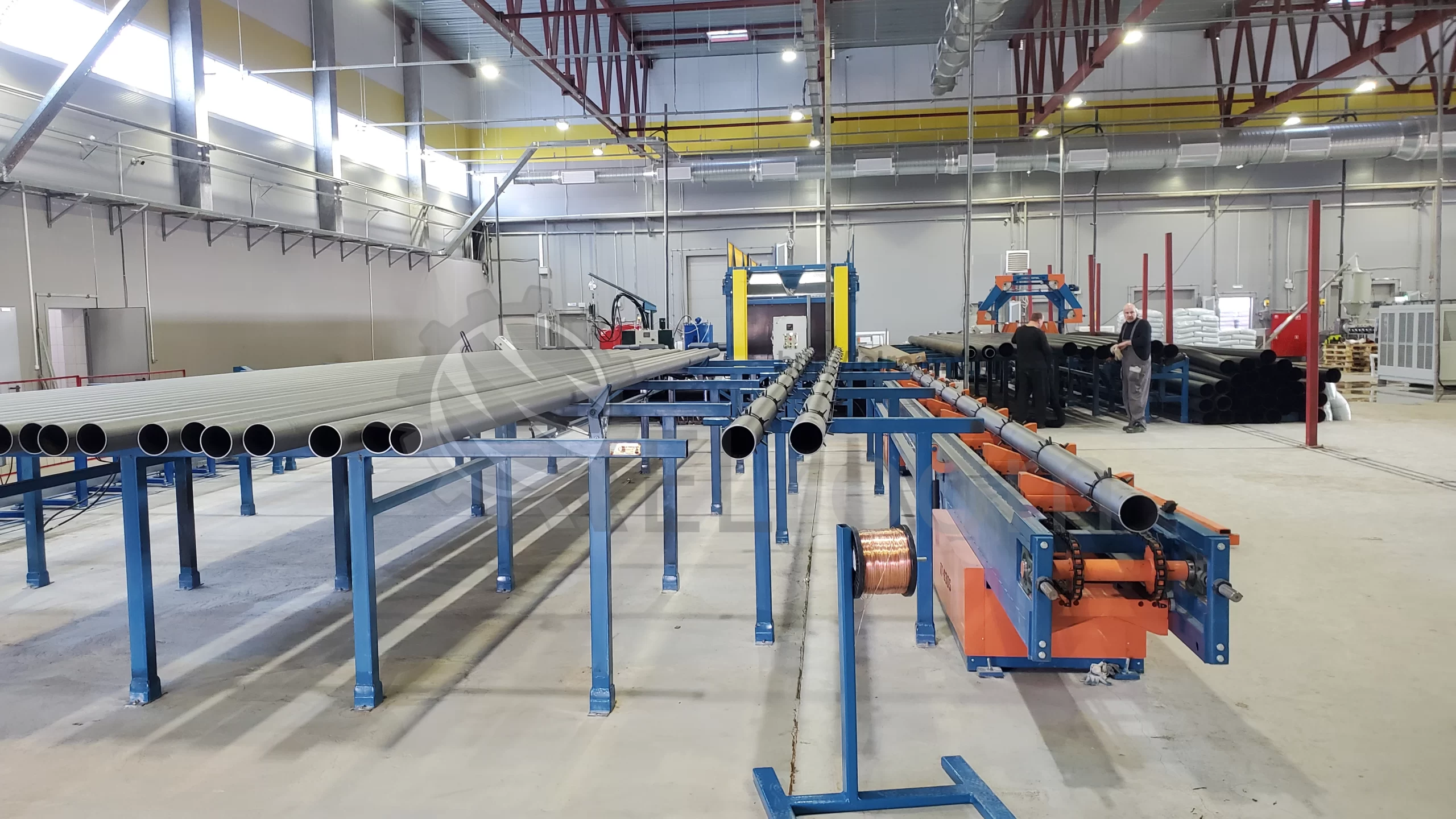

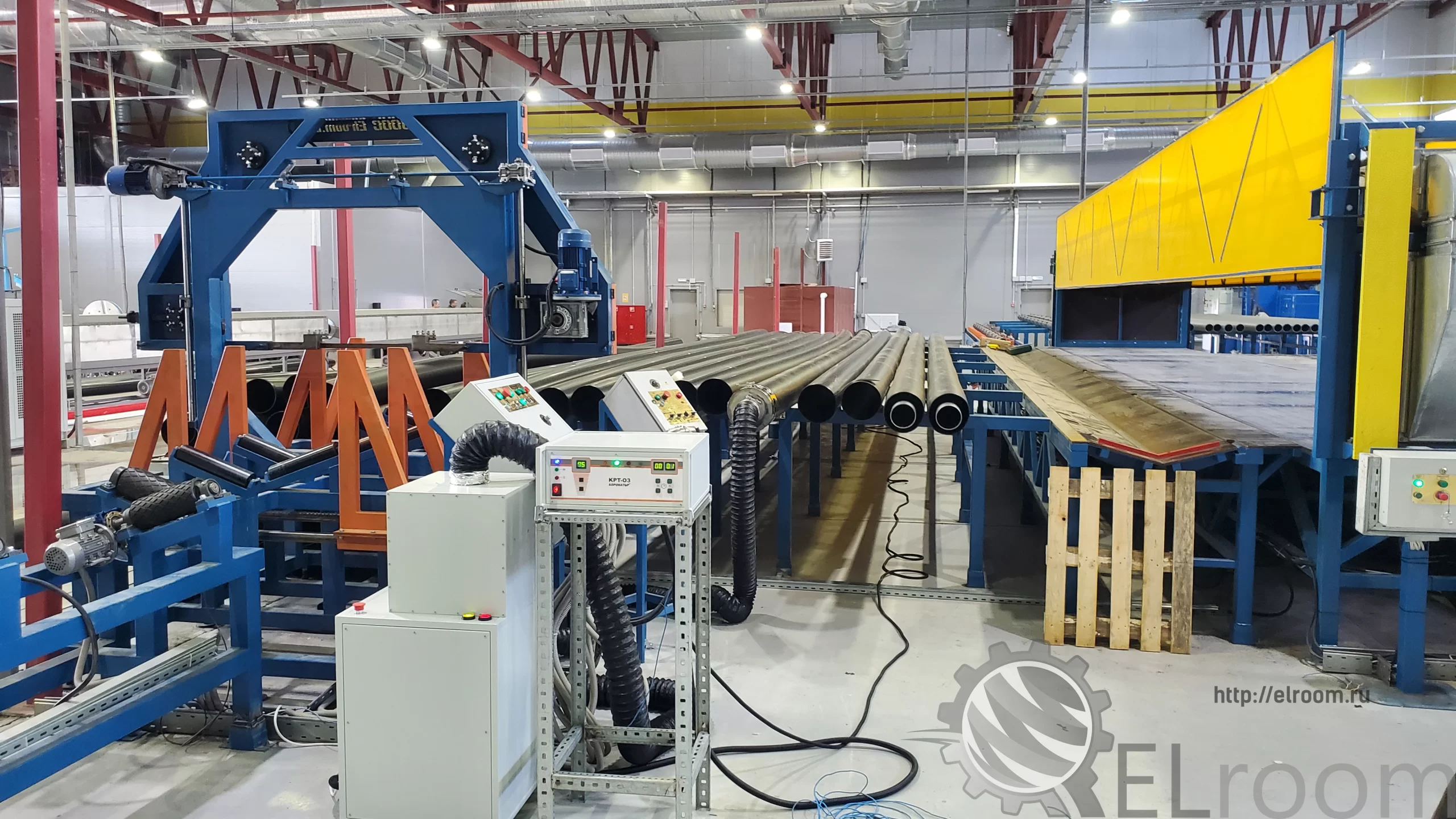

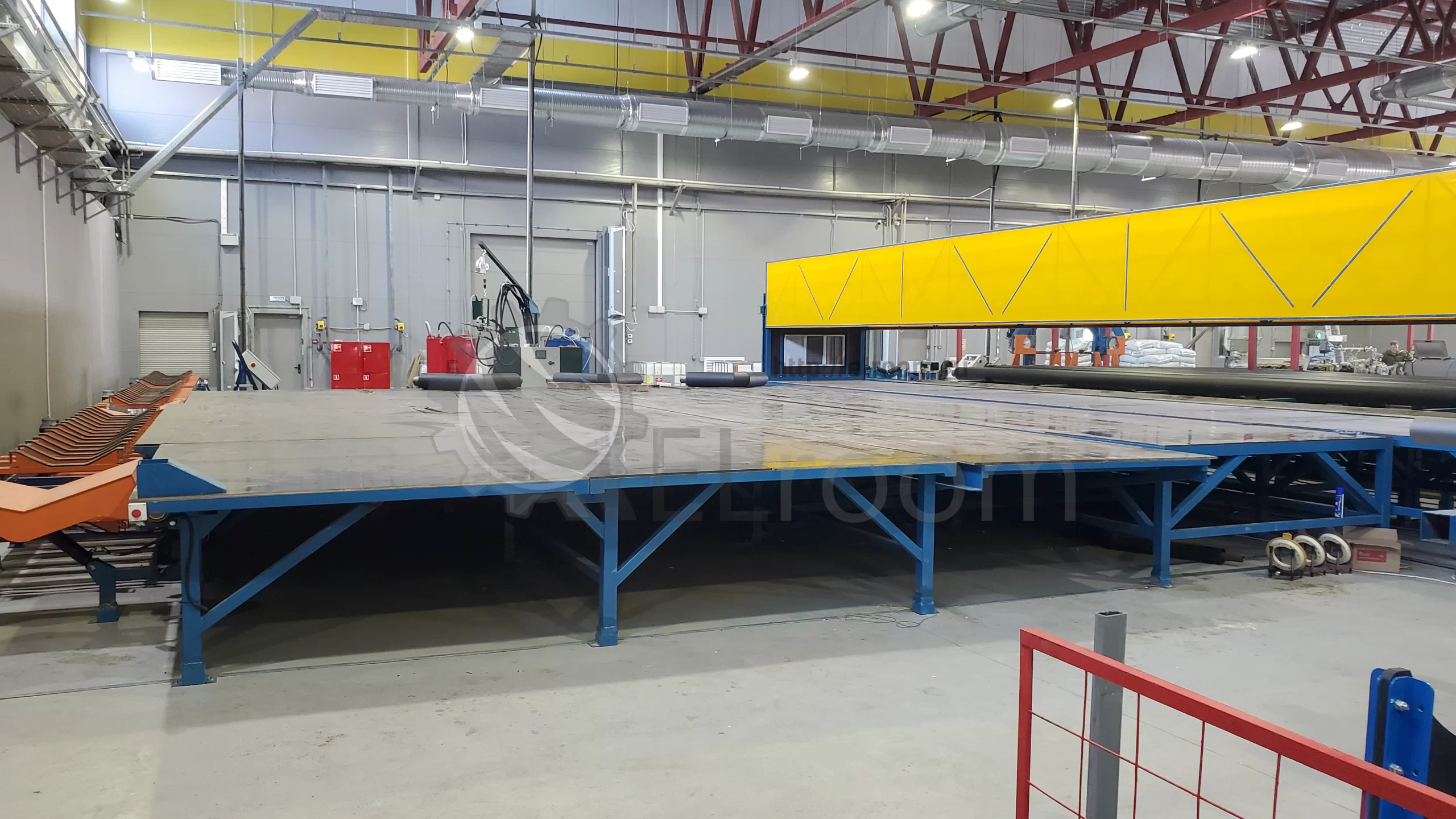

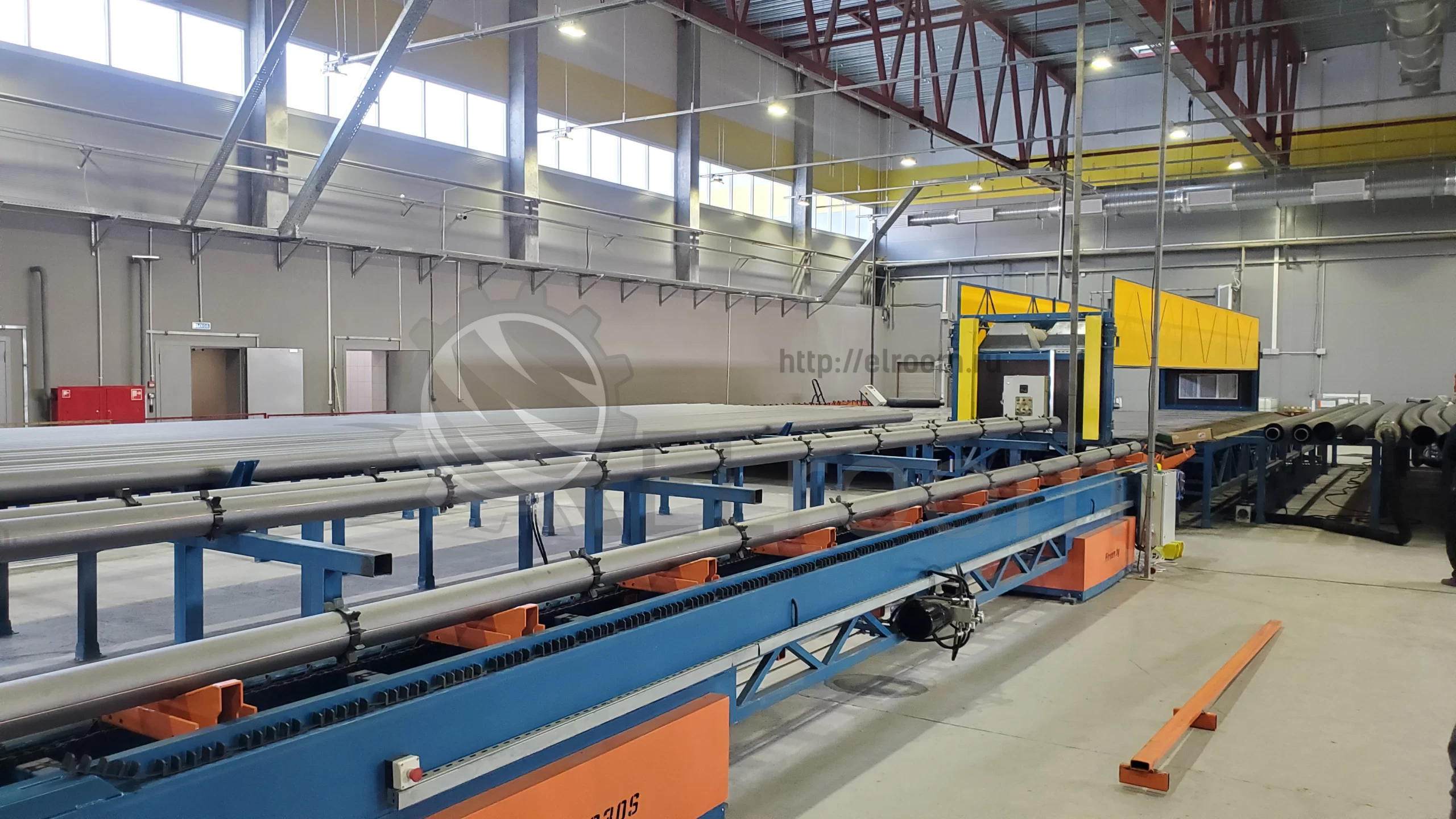

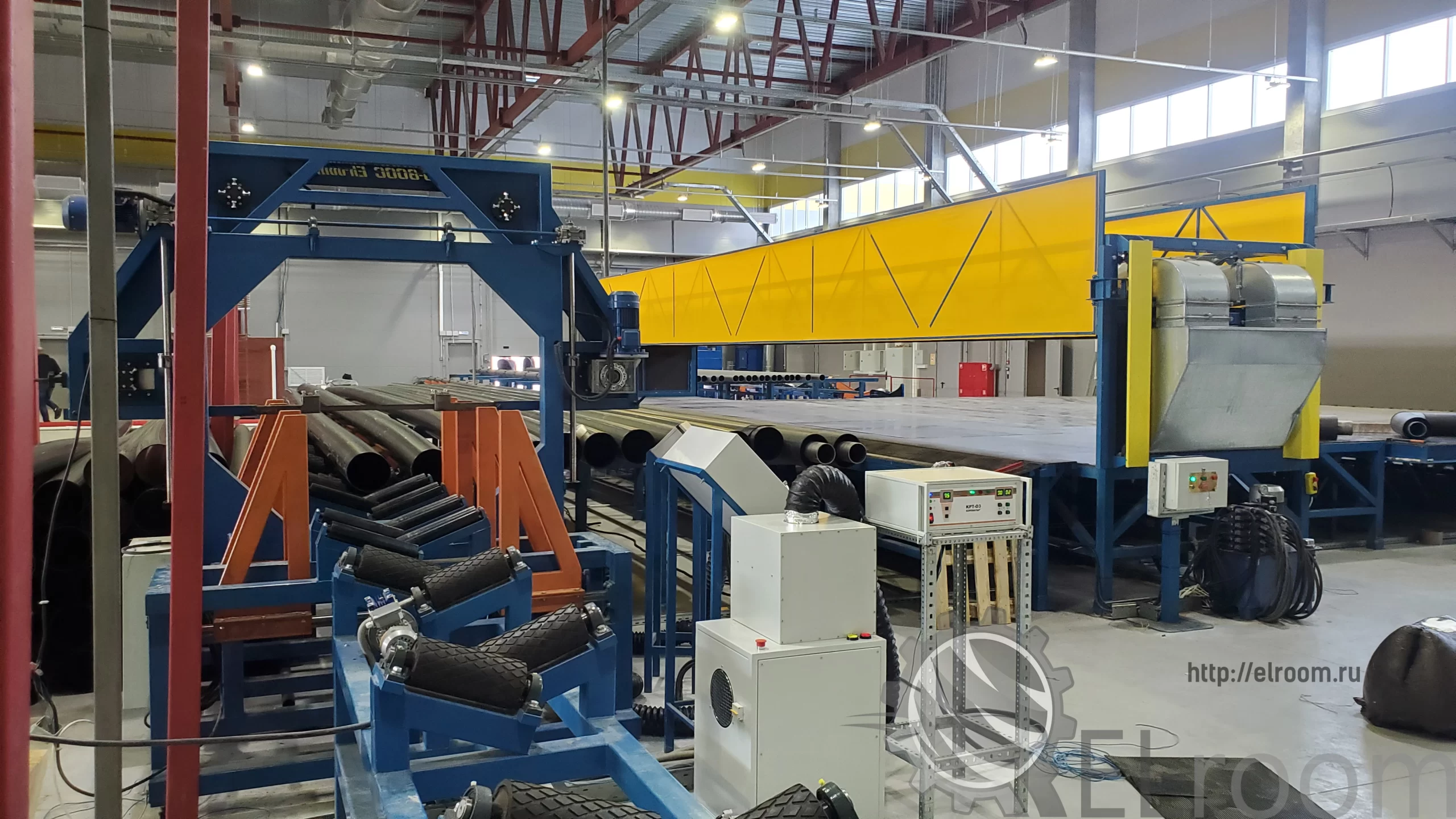

ООО “РСПК”, г. Мытищи, 2022 год.
Линия изоляции труб диаметром до 426 мм
Проект в Мытищах – это один из примеров глубокого инжиниринга, где мы выступили не просто поставщиками станков, а проектировщиками всего производственного цикла.
Заказчик поставил перед нами амбициозную задачу: здание завода представляло собой “кубик”, в котором необходимо было реализовать максимально эффективную логистику. Мы приняли участие в проектировании здания, чтобы внедрить концепцию линейного производства: Вход – с одной стороны “куба” заходит сырье (стальная труба и полиэтилен), выход – с противоположной стороны выезжает полностью готовая к отгрузке ПИ-труба.
Такая схема исключила пересечение транспортных потоков и обеспечила максимальную пропускную способность цеха на ограниченной площади.
С 2022 года завод работает в высокоинтенсивном режиме.

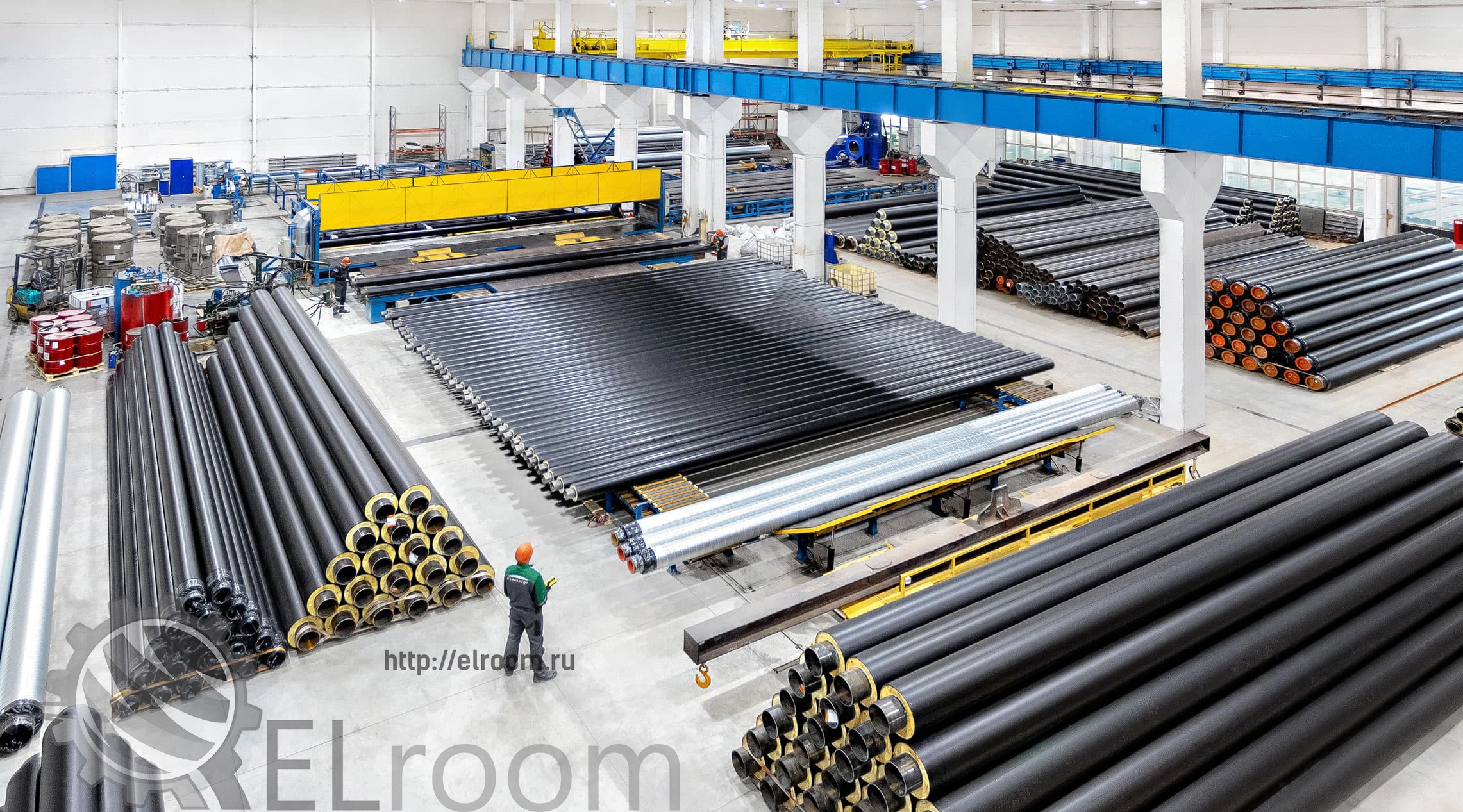

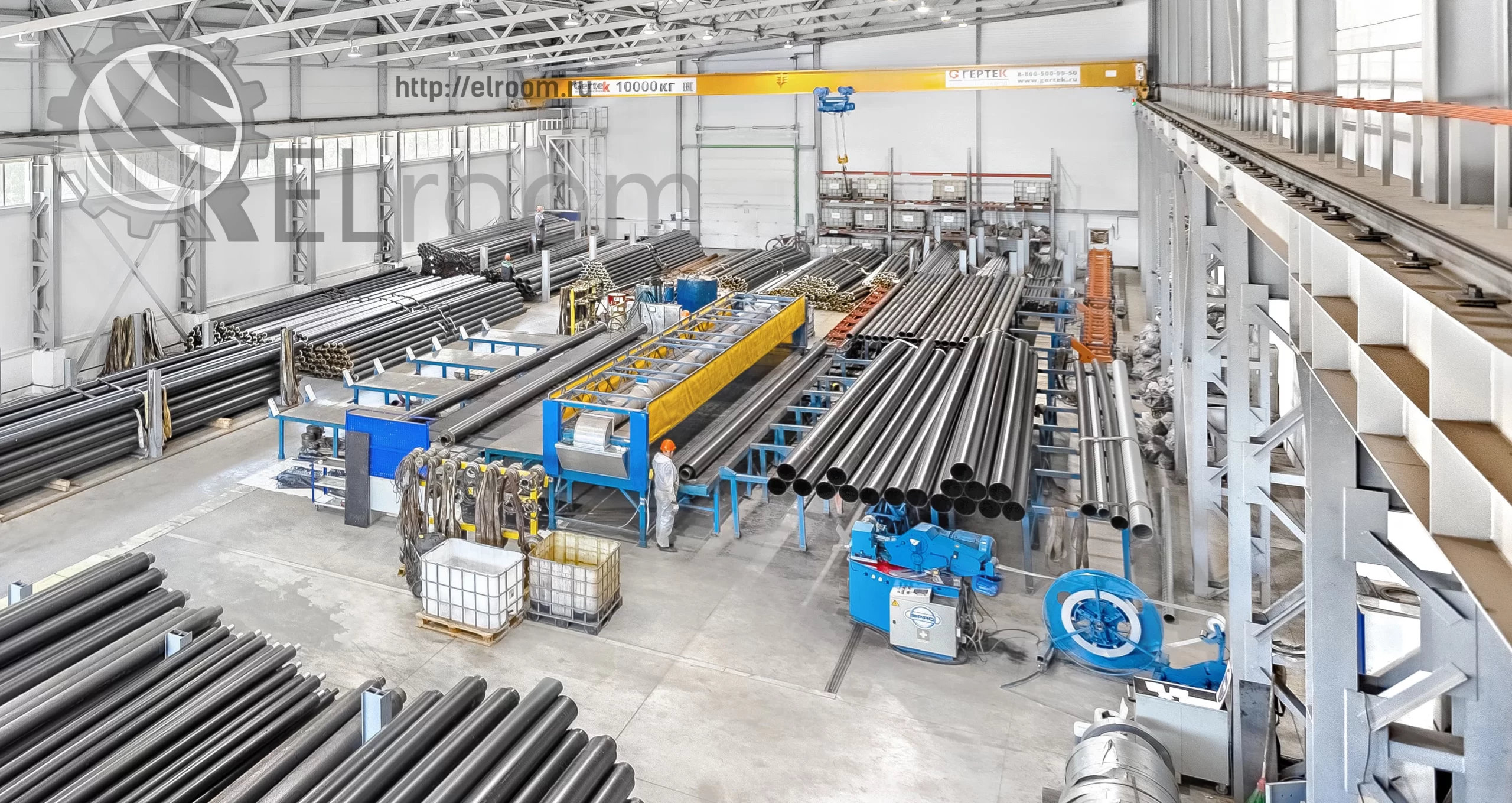

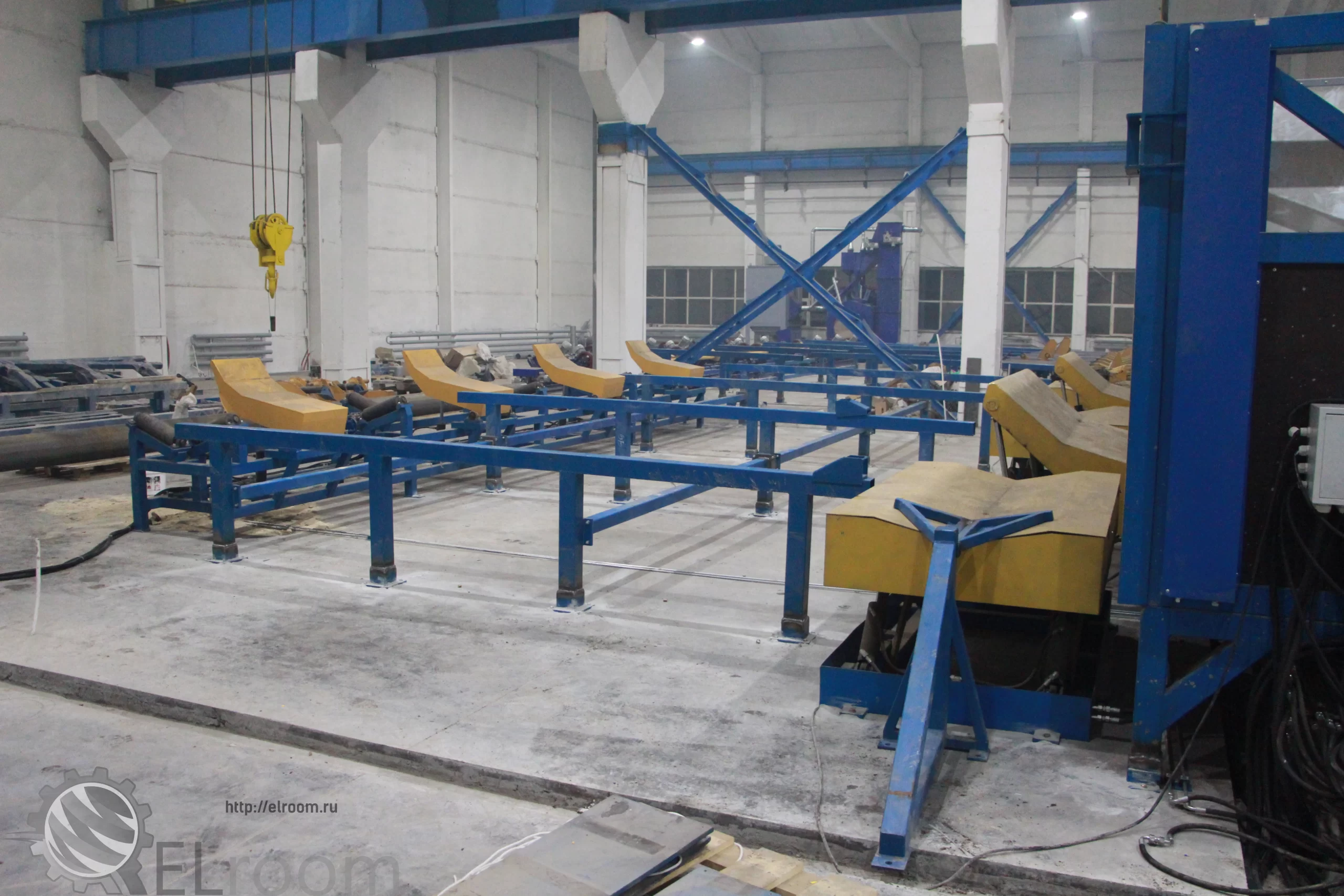

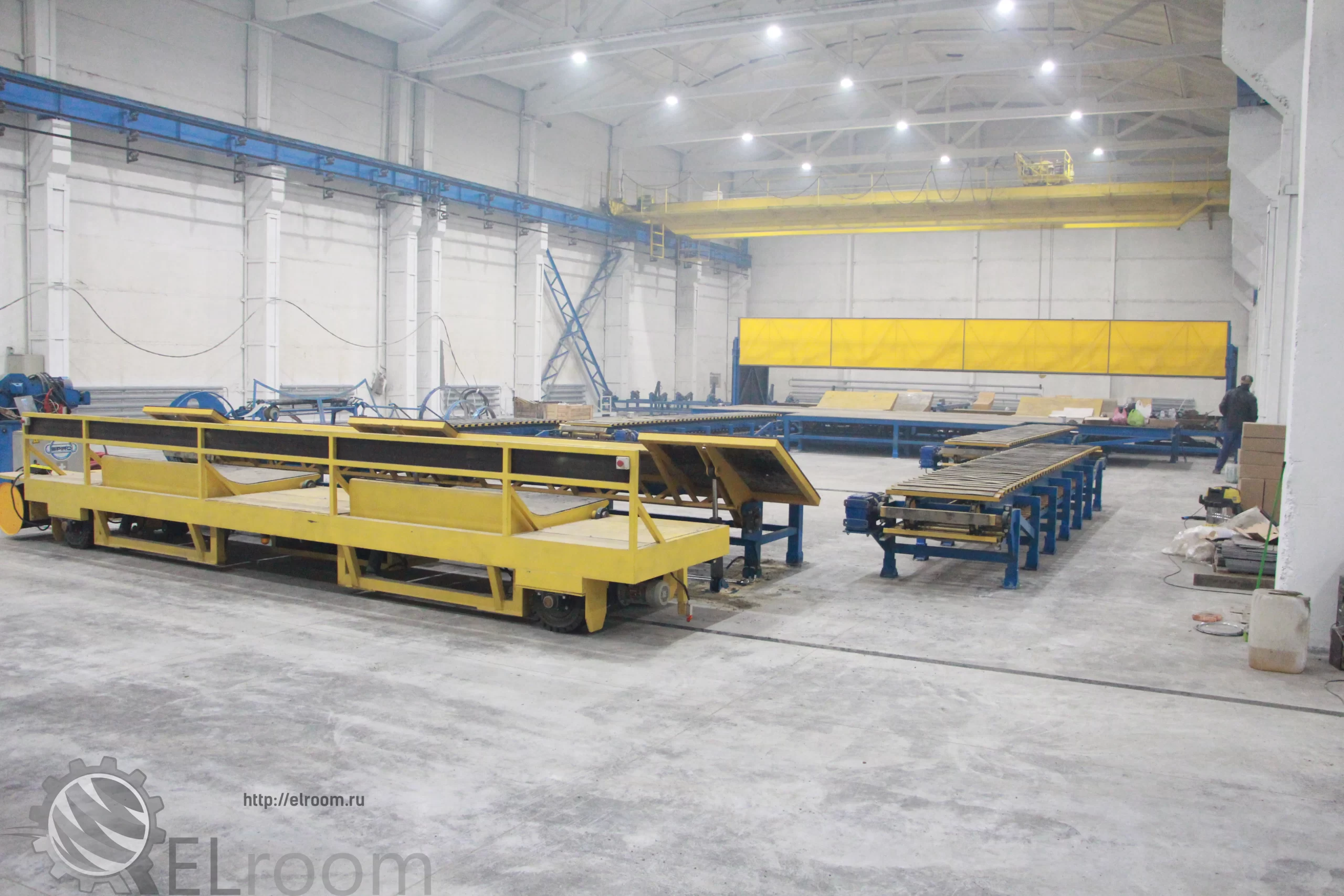

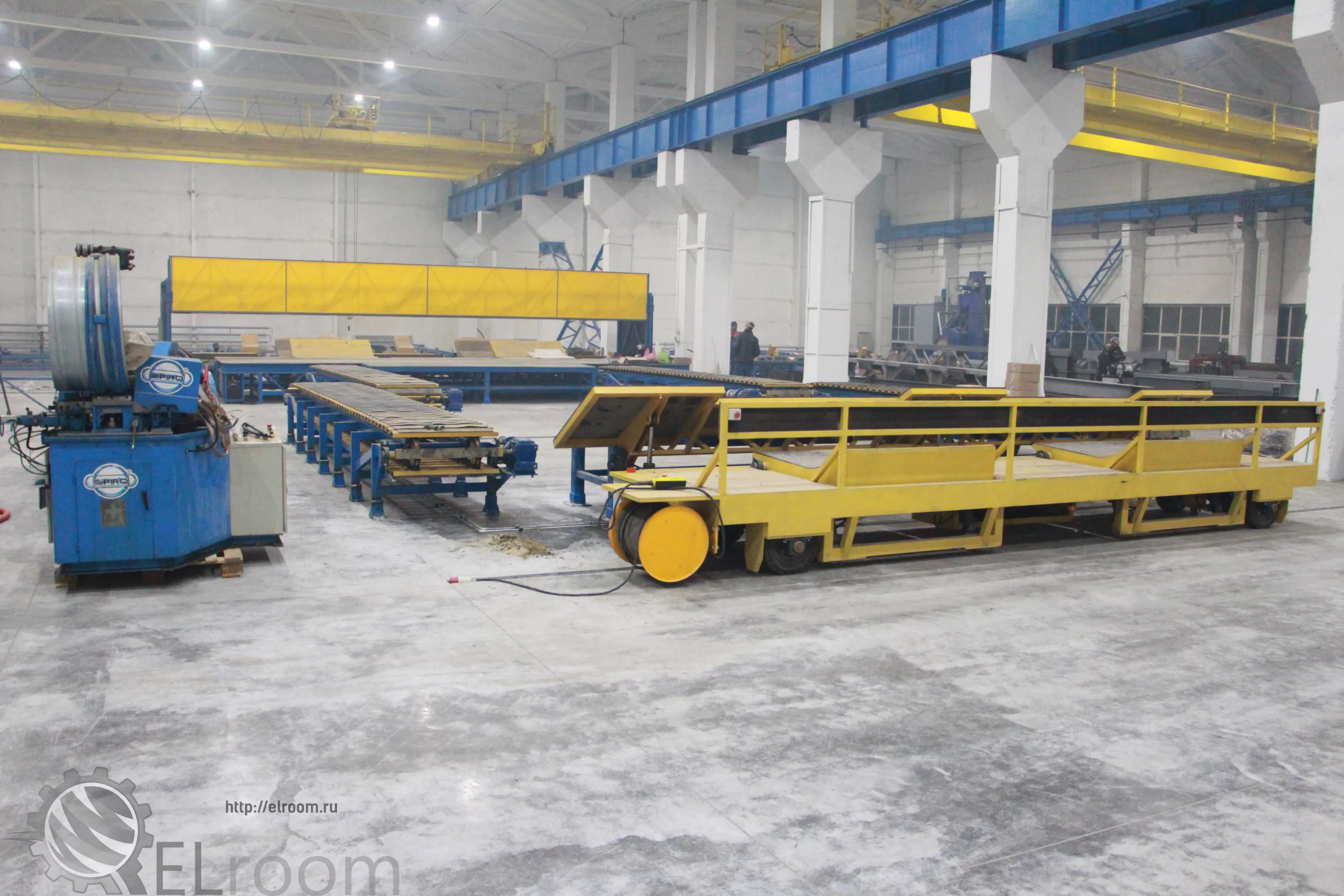

ООО ПК “СайверХот”, г. Полевской, 2018-2019 год.
Две линия изоляции труб – диаметром до 820 мм и до 377 мм
Этот проект стал знаковым примером масштабного развития производства и долгосрочного партнерства. Компания “СайверХот” два года подряд выбирала оборудование “Эльрум” для расширения своих мощностей: в 2018 году была запущена первая линия для изоляции труб диаметром до 820 мм, а уже в 2019 году – вторая линия для диаметров до 377 мм.
Технологическая особенность: При проектировании этих линий особое внимание было уделено сохранению структуры пенополиуретана на критическом этапе его “созревания”. Мы внедрили систему бережной логистики: после заливки компонентами ППУ труба перемещается к тележкам на специальных тракерах (которые мы также производили).
Почему это важно: В отличии от стандартных методов, труба на тракерах перемещается без вращения. Это позволяет строго соблюдать технологический цикл вылеживания продукции. Отсутствие механических воздействий и поворотов в момент отверждения пены гарантирует идеальную структуру изоляции, исключает смещение центровки и обеспечивает максимальную адгезию (прилипание) ППУ к стальной трубе и оболочке.
Видео работы оборудования
*если у вас есть проблемы с запуском видео в YouTube – можете посмотреть данное видео в RUTUBE: Посмотреть видео
Ответы на часто задаваемые вопросы
-
1. Какое минимальное требование к цеху для установки линии изоляции от Эльрум?
Мы предлагаем проектирование и расстановку оборудования под ваш цех. Основные параметры:
- Минимальная длина - 26 метров, площадь: от 200 м² (в зависимости от комплектации и типа труб)
- Высота потолков: от 5 метров
- Электроснабжение: 3-х фазное, с учетом суммарной мощности оборудования (около 50-70 кВт для стандартной линии)
-
2. Могу ли я производить трубы нестандартных диаметров или с увеличенной толщиной изоляции?
Наши линии спроектированы под стандартные типоразмеры труб согласно ГОСТ 30732-2020. Для производства нестандартных диаметров или изоляции, выходящей за рамки ГОСТ, может потребоваться доработка или адаптация некоторых узлов.
Свяжитесь с нами для индивидуального расчета. Мы можем предложить адаптацию оборудования под ваши специфические задачи.
-
3. Как быстро я смогу начать производство после запуска линии?
После завершения шеф-монтажа и обучения персонала, ваша команда будет готова к запуску первой партии труб в в первый же день. Главное условие - наличие подготовленного персонала и сырья.
Комплексное обучение от наших специалистов сводит к минимуму период "обкатки" линии и помогает избежать ошибок на старте.
-
4. Насколько сложно освоить управление вашим оборудованием?
Мы делаем акцент на интуитивно понятные интерфейсы и эргономику. Управление осуществляется через напольные и ручные пульты.
В рамках шеф-монтажа проводится подробный инструктаж операторов. Мы предоставляем инструкции и техническую поддержку 24/7.
Готовы начать путь от идеи до первой трубы? Свяжитесь с нами сегодня – рассчитаем стоимость линии под ваши задачи, подберем оптимальный комплект оборудования и поможем с проектированием логистики вашего будущего завода.
