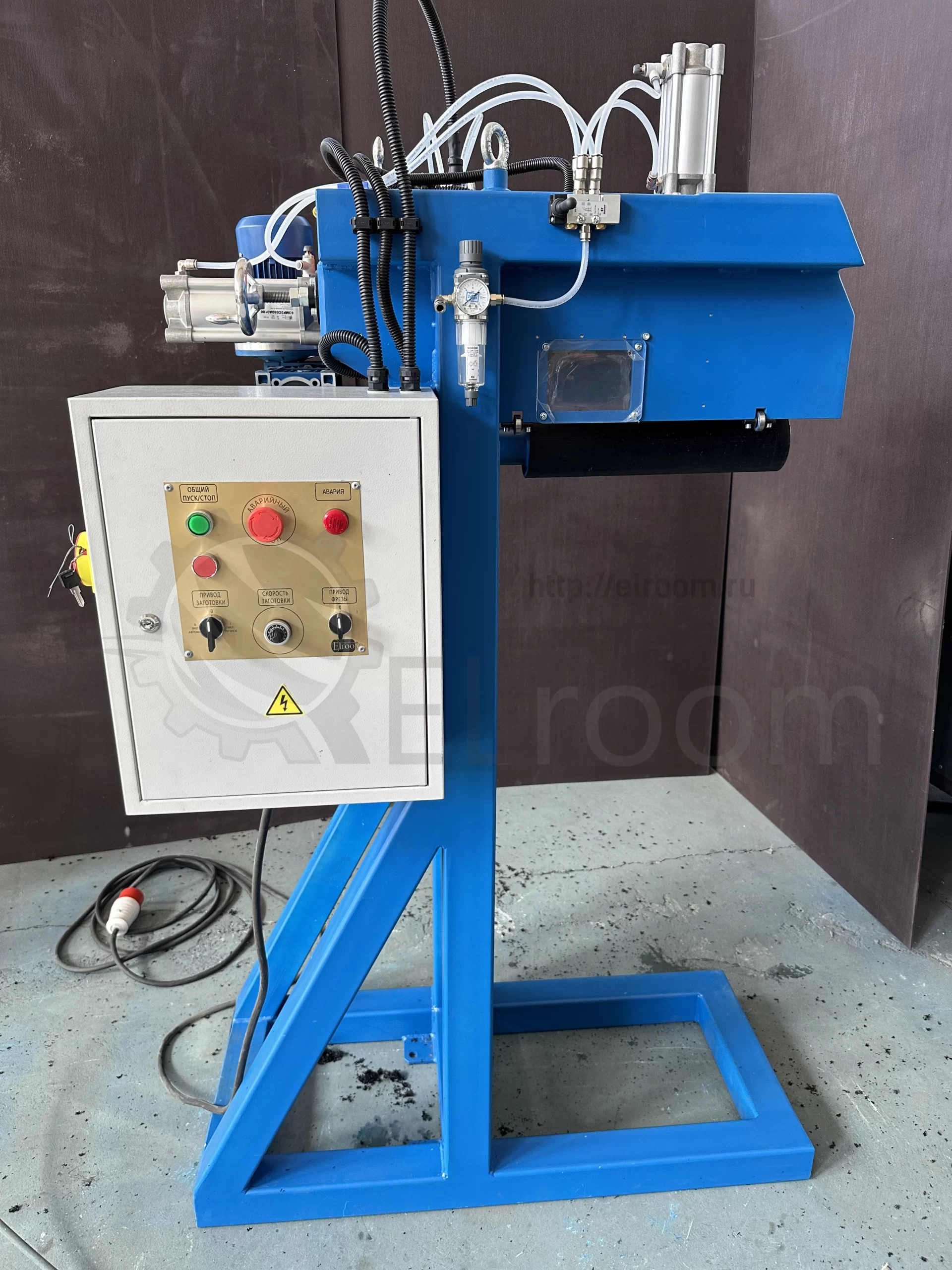

Станок для торцовки муфт “ТПМ”

Станок выполняет торцовку и снятие фаски у заготовки полиэтиленовой муфты различного диаметра. Процесс торцовки полиэтиленовой муфты на станке занимает не более четырех минут машинного времени, и муфта полностью готова к упаковке.
Станок для торцовки муфт входит в состав линии по производству термоусаживаемых муфт.

Принцип действия:

Оператор размещает заготовку муфты на приводной ролик. Фиксирующие ролики при помощи пневмоцилиндра прижимают заготовку  к приводному ролику, чем обеспечивают центровку муфты относительно оси вращения и препятствует смещение ее вдоль оси.

Для обеспечения параллельности линий реза, при обработке заготовок, имеющих конусообразность и эллипсность, на станке для торцовки муфт предусмотрен упор. Торцеватель оснащен комбинированным инструментом для резки и одновременного снятия фаски по наружному диаметру.

Станок для торцовки муфт серии «ТПМ» комплектуется дополнительным комплектом режущего инструмента.

Принцип действия станка для торцовки муфт “ТПМ”

Оператор размещает заготовку муфты на приводной ролик. Фиксирующие ролики при помощи пневмоцилиндра прижимают заготовку  к приводному ролику, чем обеспечивают центровку муфты относительно оси вращения и препятствует смещение ее вдоль оси.

Для обеспечения параллельности линий реза, при обработке заготовок, имеющих конусообразность и эллипсность, на станке для торцовки муфт предусмотрен упор. Торцеватель оснащен комбинированным инструментом для резки и одновременного снятия фаски по наружному диаметру.

Станок для торцовки муфт серии «ТПМ» комплектуется дополнительным комплектом режущего инструмента.

Технические характеристики:

диаметры заготовок: 110-750мм;

регулируемая длина: 600-700 мм;

скорость вращения заготовки: 0,5-3 об/мин (регулируемая);

питание: 3-х фазное 380В, 50 Гц.т, потребляемая мощность — 2,2 кВт.
